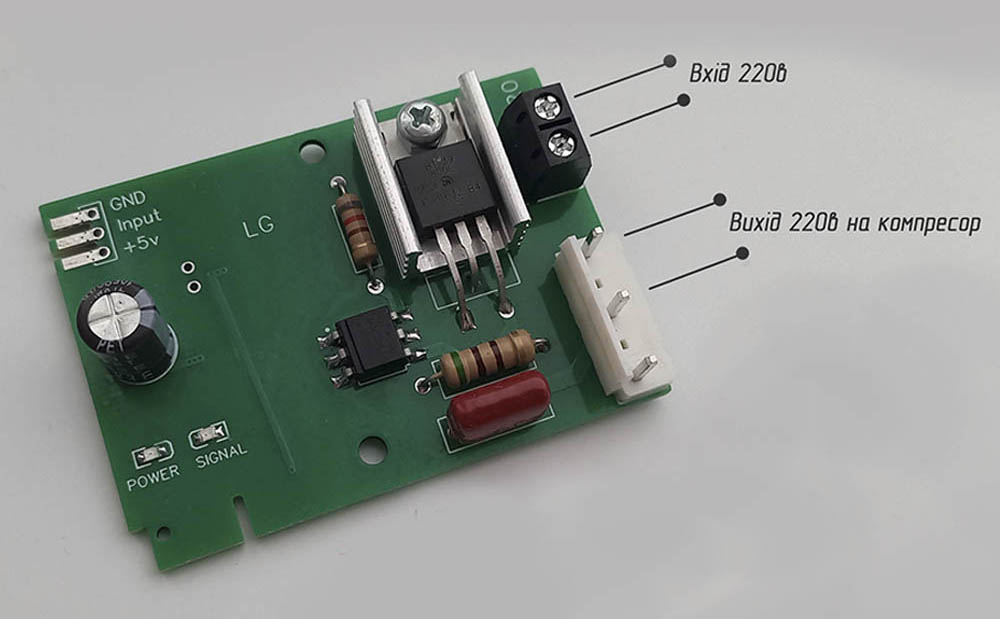

Адаптер LG
За допомогою цього адаптера можна замінити лінейний або інверторний компресор на звичайний в холодильниках LG.
Загальний опис
• адаптер має SMART затримку перед вмиканням компресора. Пауза буде тільки коли потрібно та необхідного часу
• по силовій частині стоїть сімістор, який вмикає компресор тихо та в момент переходу сінуса напруги через нульову відмітку
• адаптер може підключатись як до сервісного роз'єму так і до оптрона.
Індикація сигналу
• блимає короткочасно раз на 2 секунди - поступає сигнал на вимкнення компресора або сигнал невідомий
• блимає раз на секунду - поступає сигнал на вмикання, компресор увімкнеться після SMART паузи
• блимає часто - компресор увімкнеться протягом 6 секунд
• світиться - компресор працює
• не світиться та не блимає - компресор не працює, сигнали керування відсутні

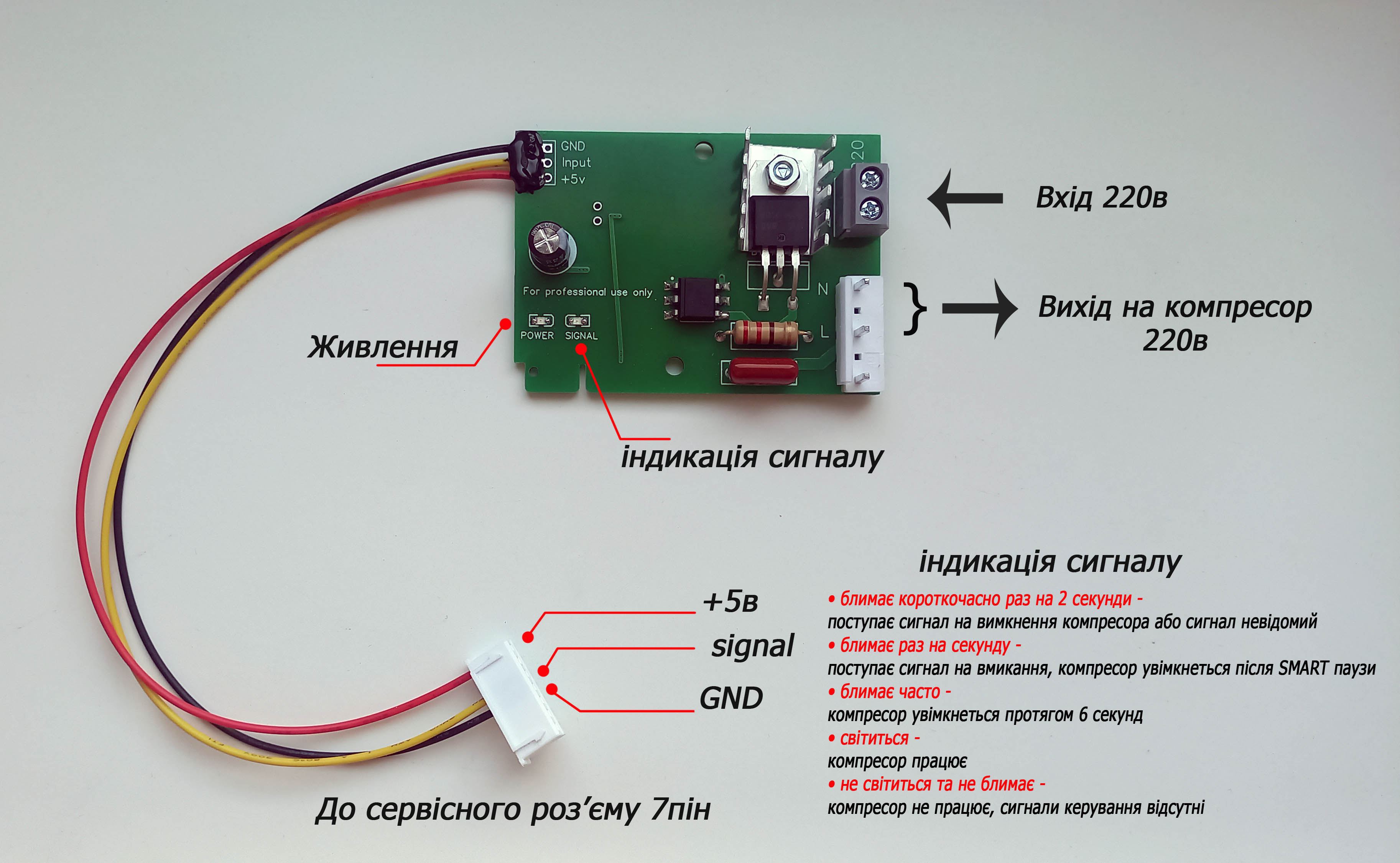

Підключення до сервісного роз'єму

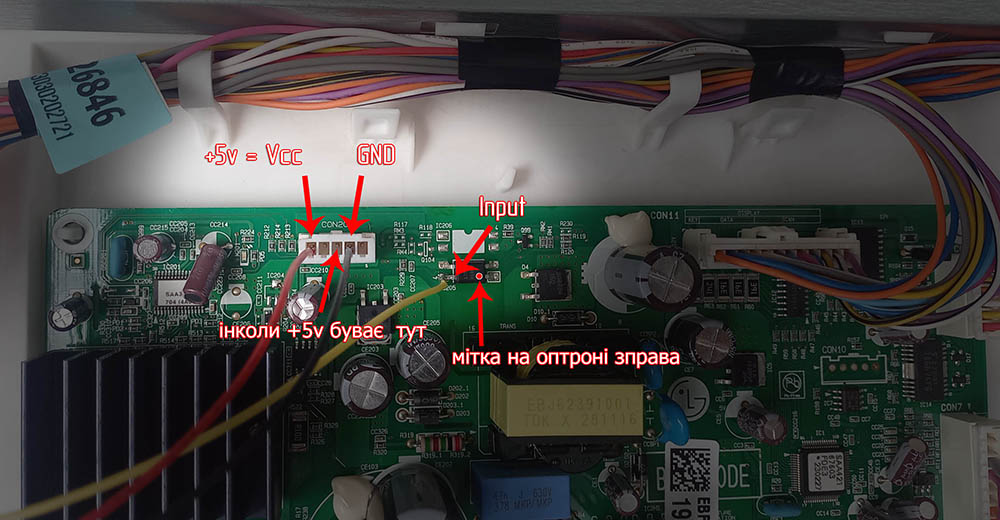

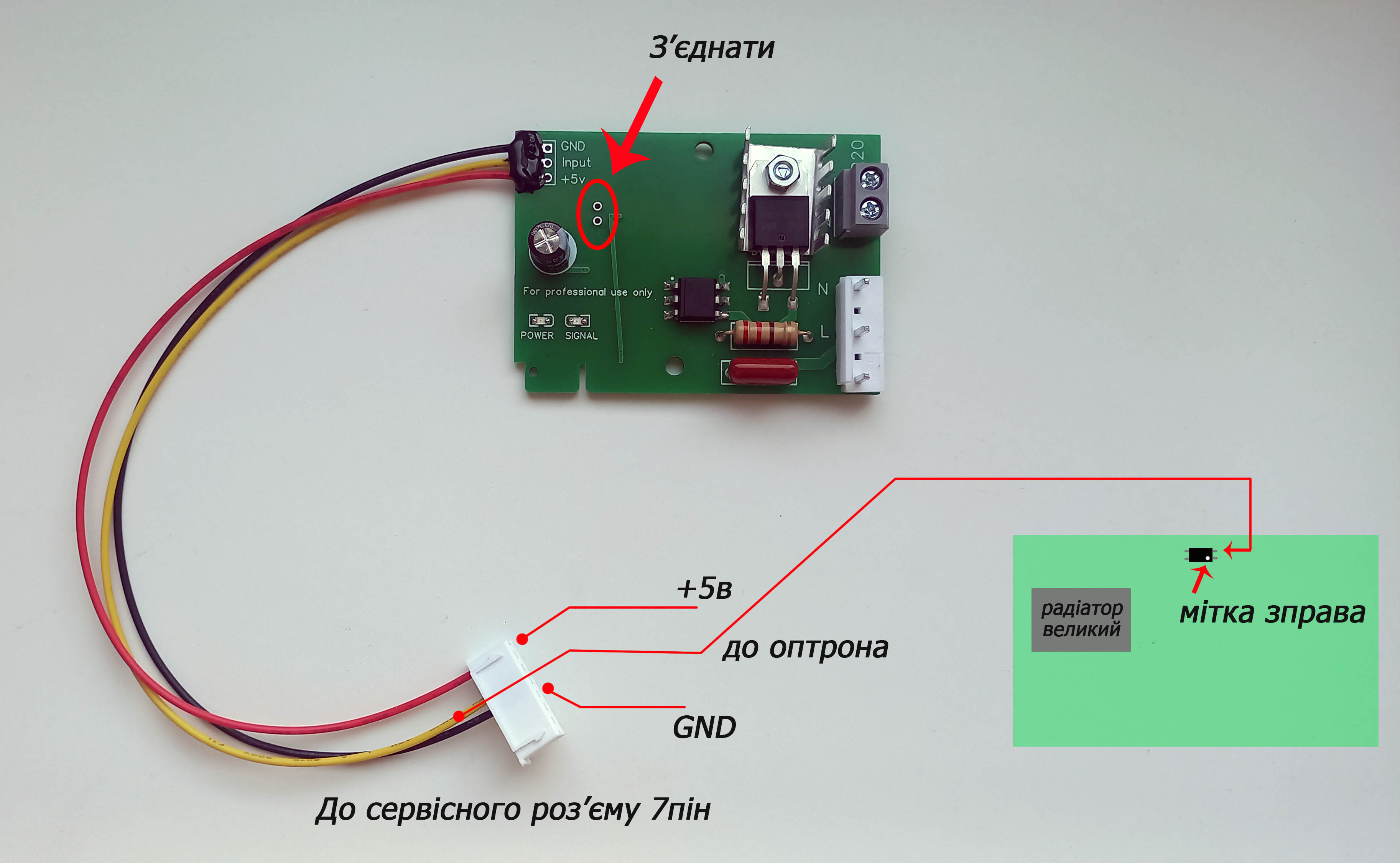

Підключення до оптрона

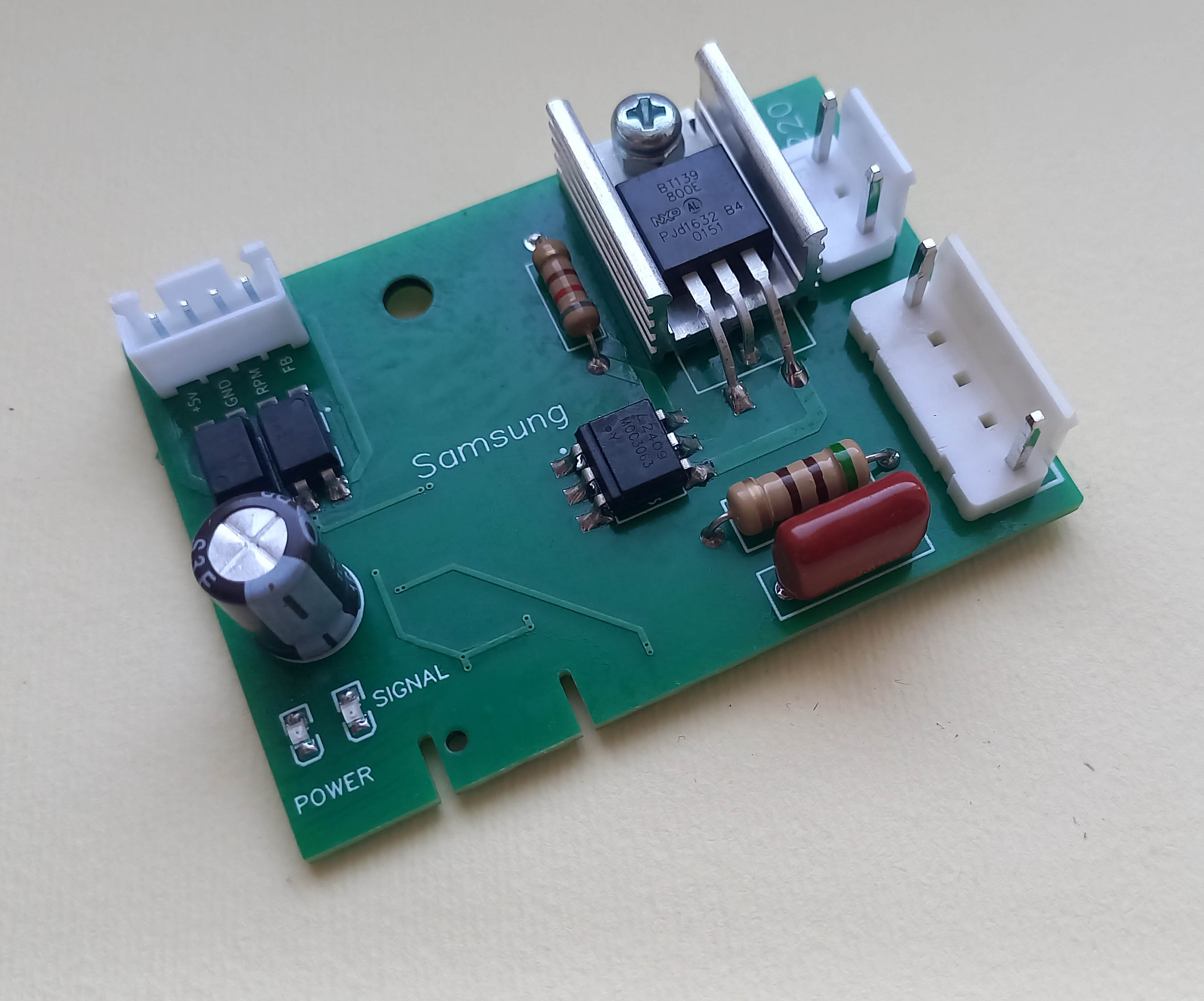

Адаптер Samsung
За допомогою цього адаптера можна замінити інверторний компресор на звичайний в холодильниках Samsung.
Загальний опис
• адаптер має SMART затримку перед вмиканням компресора. Пауза буде тільки коли потрібно та необхідного часу
• по силовій частині стоїть сімістор, який вмикає компресор тихо та в момент переходу сінуса напруги через нульову відмітку
Індикація сигналу
• блимає - сигнал з основної плати поступає, компресор увімкнеться після SMART паузи
• блимає часто - компресор увімкнеться протягом 6 секунд
• світиться - компресор працює
• не світиться - компресор не працює, сигнали з основної плати відсутні

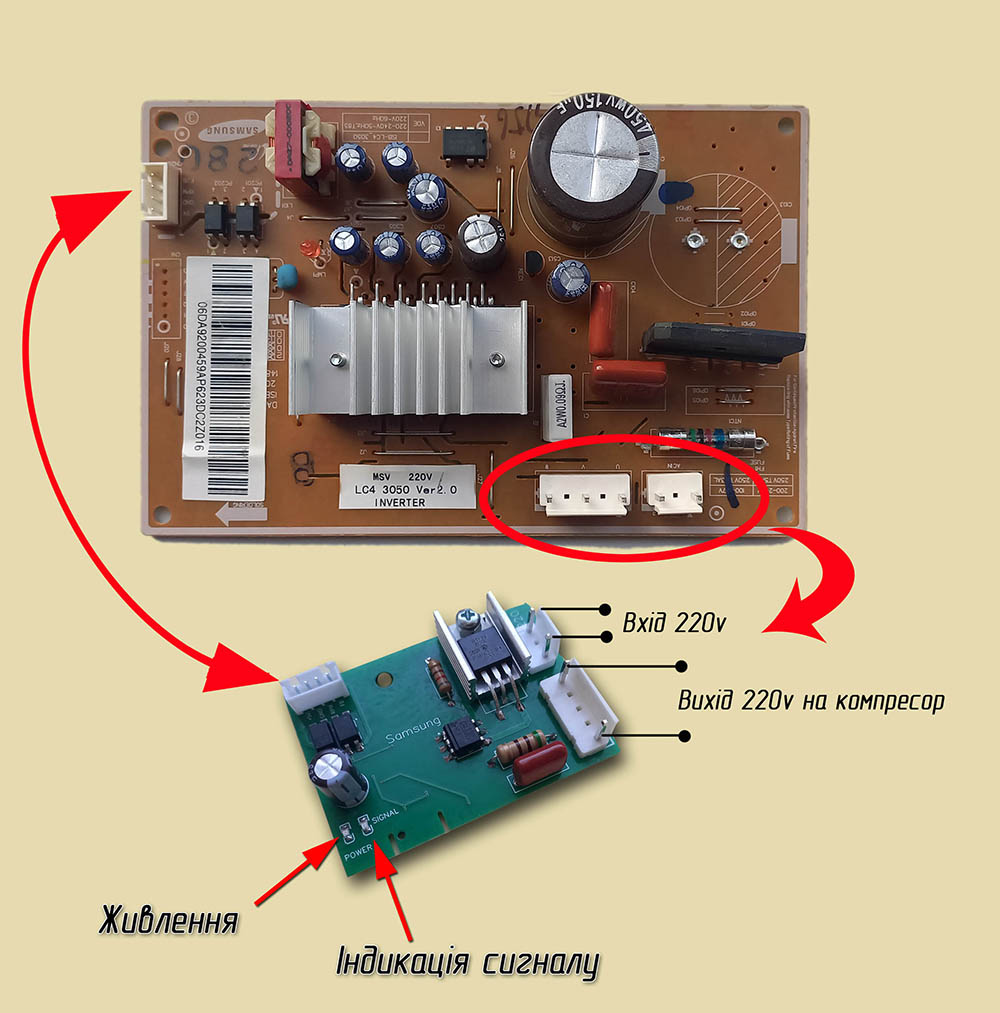

Схема підключення 1
В данному випадку плата інвертора повністю замінюється адаптером. Треба просто перемкнути роз'єми.

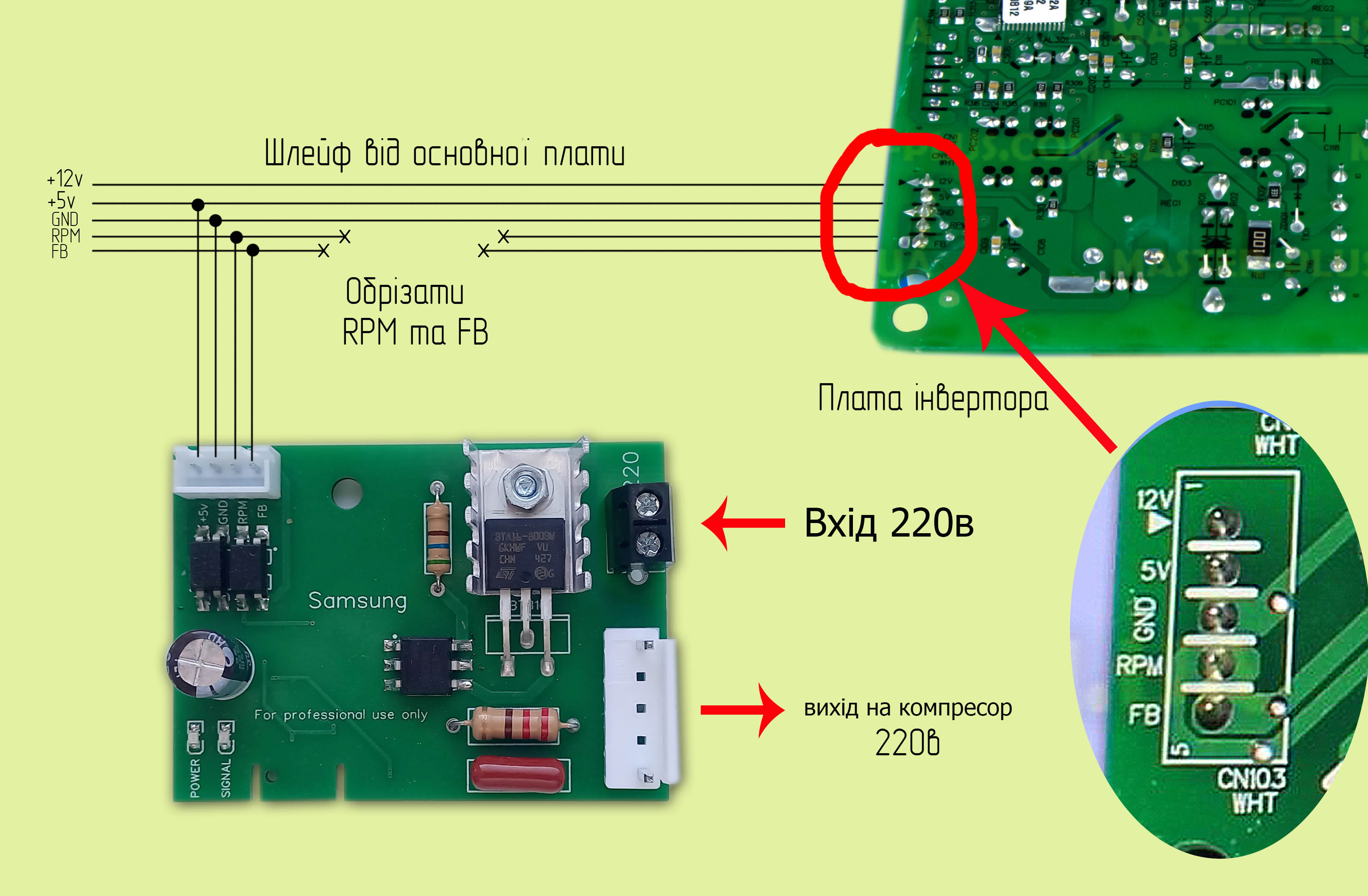

Схема підключення 2
В цій платі інвертора знаходиться блок живлення, який живить і себе і основну плату. Якщо живлення справне (зазвичай це 95% випадків),
то плата інвертора залишається і адаптер монтується згідно цієї схеми. Якщо живлення також несправне, то замість плати інвертора потрібно
встановити окремий блок живлення.

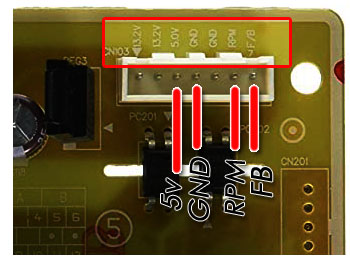

Дріт FB часто буває відсутній, якщо це так, то це просто мінус один дріт монтажу.

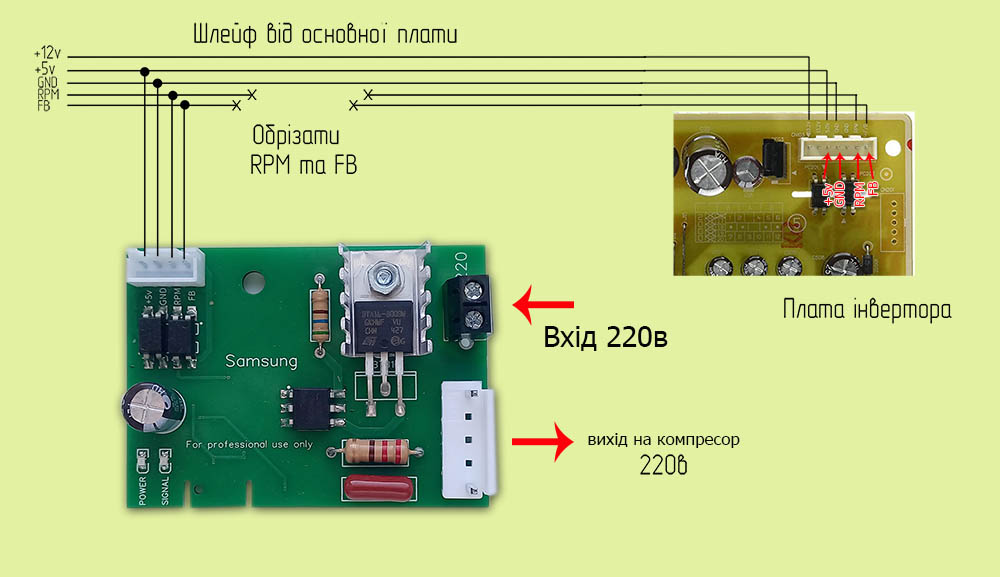

Схема підключення 3
В цій платі інвертора знаходиться блок живлення, який живить і себе і основну плату. Якщо живлення справне (зазвичай це 95% випадків),
то плата інвертора залишається і адаптер монтується згідно цієї схеми. Якщо живлення також несправне, то замість плати інвертора потрібно
встановити окремий блок живлення.
Дріт FB часто буває відсутній, якщо це так, то це просто мінус один дріт монтажу.

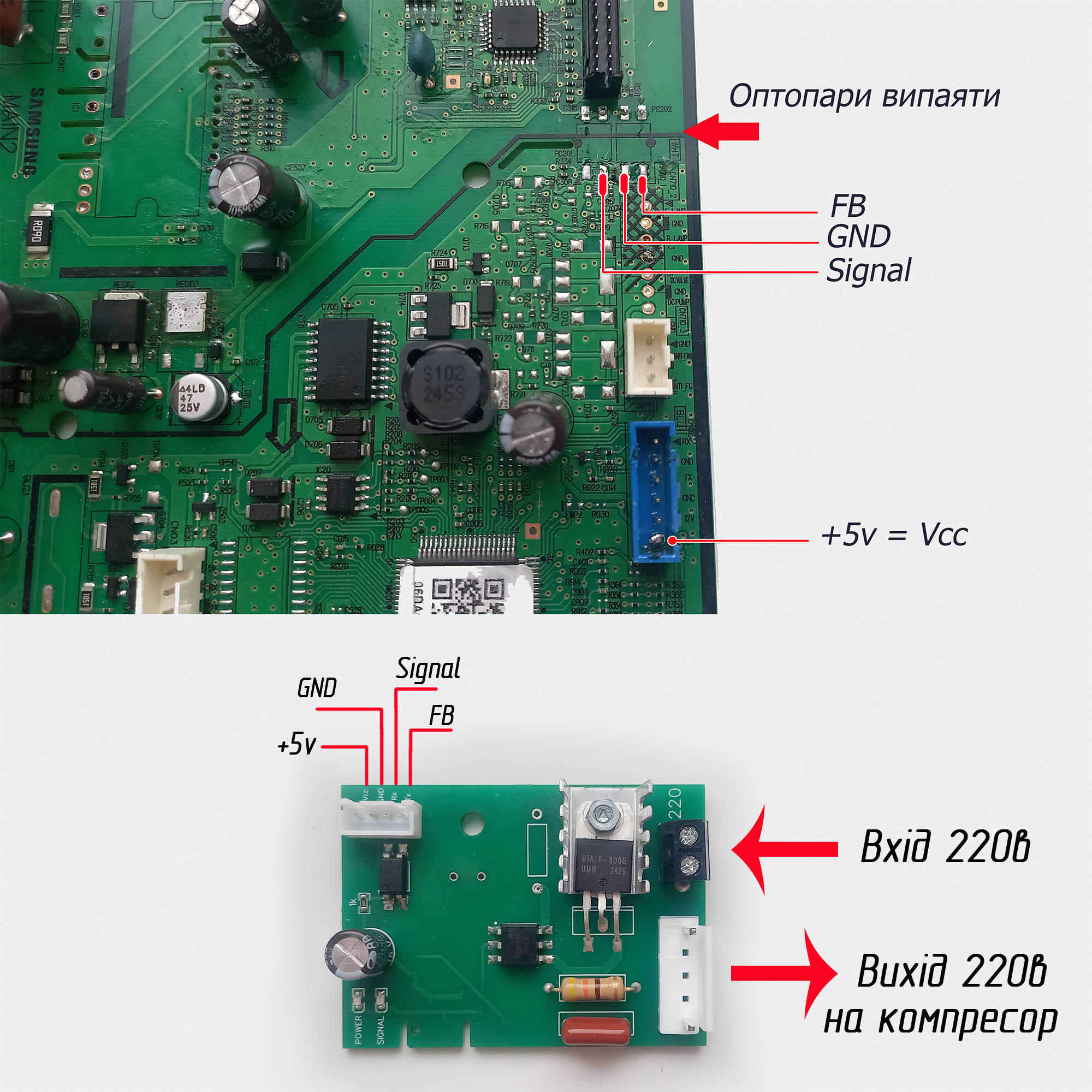

Схема підключення 4
Цей адаптер підключається згідно схеми. Оптрони треба демонтувати.
Індикація сигналу для цього адаптера:
• блимає короткочасно раз на секунду - поступає сигнал на вимкнення компресора або сигнал невідомий
• блимає - сигнал з основної плати поступає, компресор увімкнеться після SMART паузи
• блимає часто - компресор увімкнеться протягом 6 секунд
• світиться - компресор працює
• не світиться - компресор не працює, сигнали з основної плати відсутні

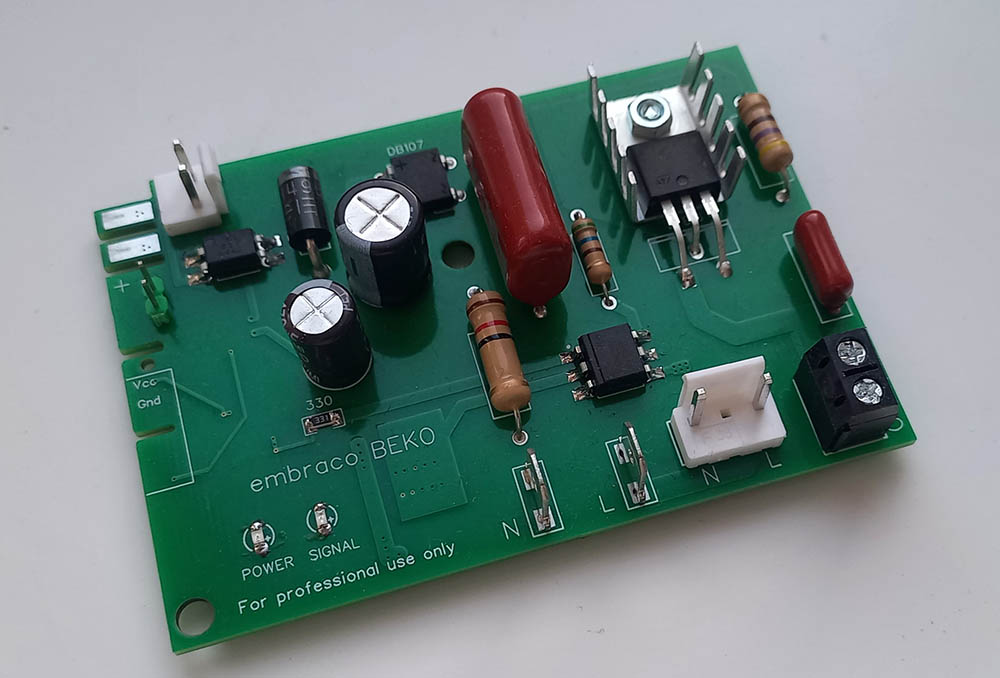

Адаптер Beko Embraco та подібні
За допомогою цього адаптера можна замінити інверторний компресор на звичайний в холодильниках Beko та тих, де встановлений компресор Embraco. Також цей адаптер підходить замість плат інвертора, що стоять біля компресора та мають частотний сигнал керування.
Загальний опис
• адаптер має власний блок живлення
• адаптер має SMART затримку перед вмиканням компресора. Пауза буде тільки коли потрібно та необхідного часу
• по силовій частині стоїть сімістор, який вмикає компресор тихо та в момент переходу сінуса напруги через нульову відмітку
• цей адаптер запрограмований на частотний сигнал керування з основної плати та має два алгоритма обробки (змінюється джампером на адаптері)
Індикація сигналу
• блимає - поступає сигнал на вмикання, компресор увімкнеться після SMART паузи
• блимає часто - компресор увімкнеться протягом 6 секунд
• світиться - компресор працює
• не світиться та не блимає - компресор не працює, сигнали керування відсутні

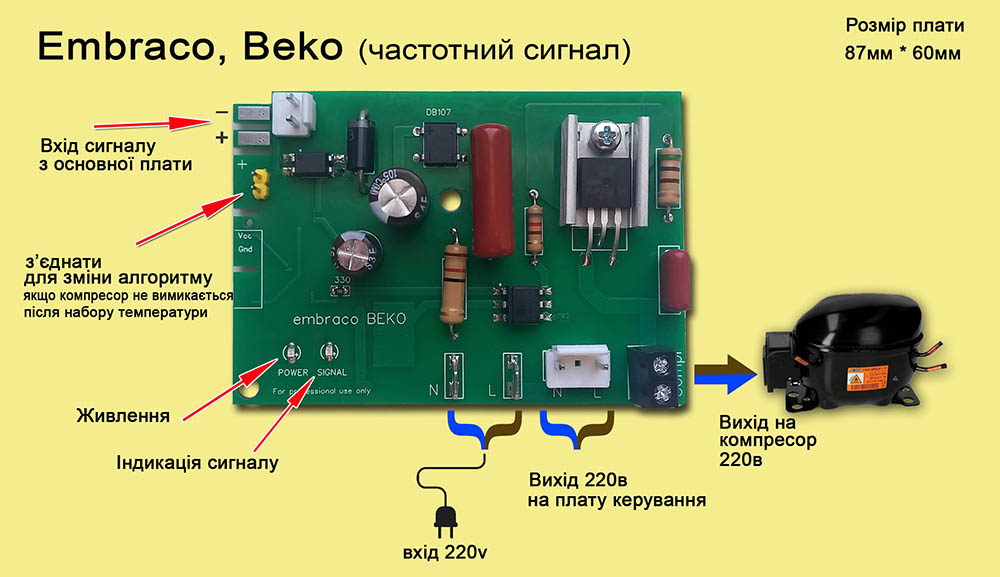

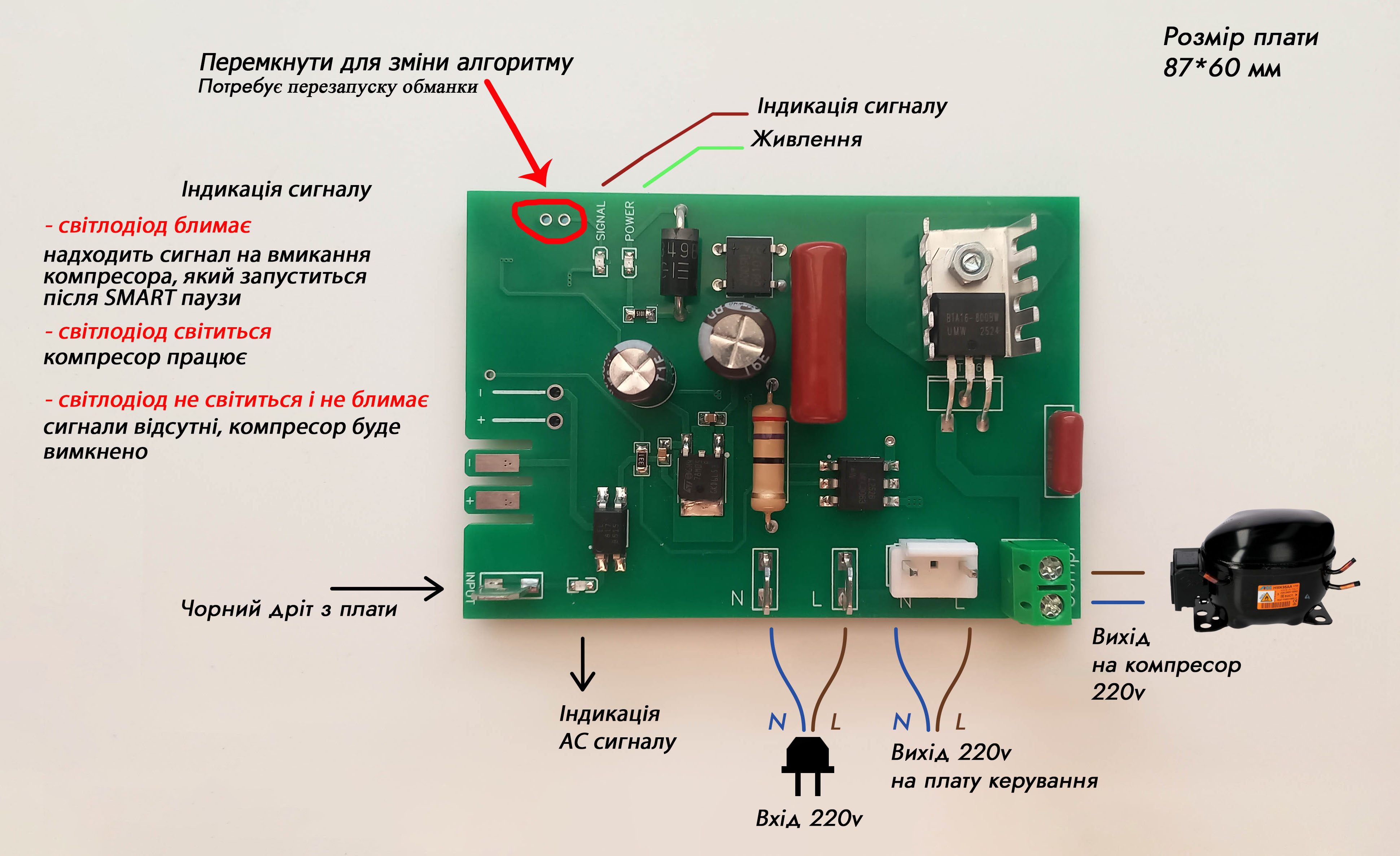

Схема підключення
Плати зовні відрізняються, але принцип підключення однаковий. Якщо переплутати полярність вхідного сигналу, це НЕ призведе до поломки.

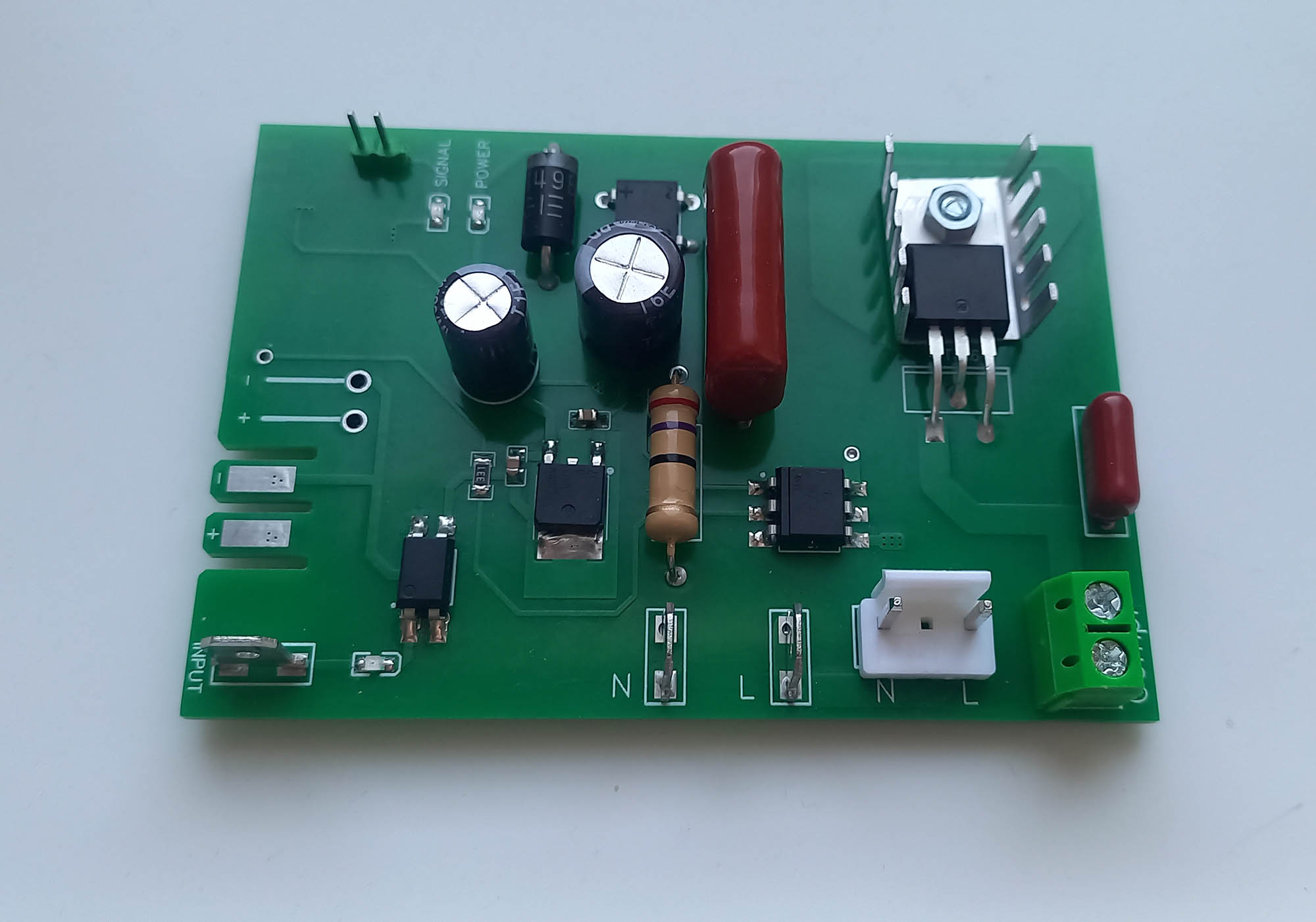

Адаптер AC протокол
За допомогою цього адаптера можна замінити інверторний компресор на звичайний в холодильниках Liebherr, Miele та тих, де встановлена плата інвертора з AC протоколом.
Загальний опис
• адаптер має власний блок живлення
• адаптер має SMART затримку перед вмиканням компресора. Пауза буде тільки коли потрібно та необхідного часу
• по силовій частині стоїть сімістор, який вмикає компресор тихо та в момент переходу сінуса напруги через нульову відмітку
Індикація сигналу
• блимає - поступає сигнал на вмикання, компресор увімкнеться після SMART паузи
• блимає часто - компресор увімкнеться протягом 6 секунд
• світиться - компресор працює
• не світиться та не блимає - компресор не працює, сигнали керування відсутні
Схема підключення
Плати зовні відрізняються, але принцип підключення однаковий.

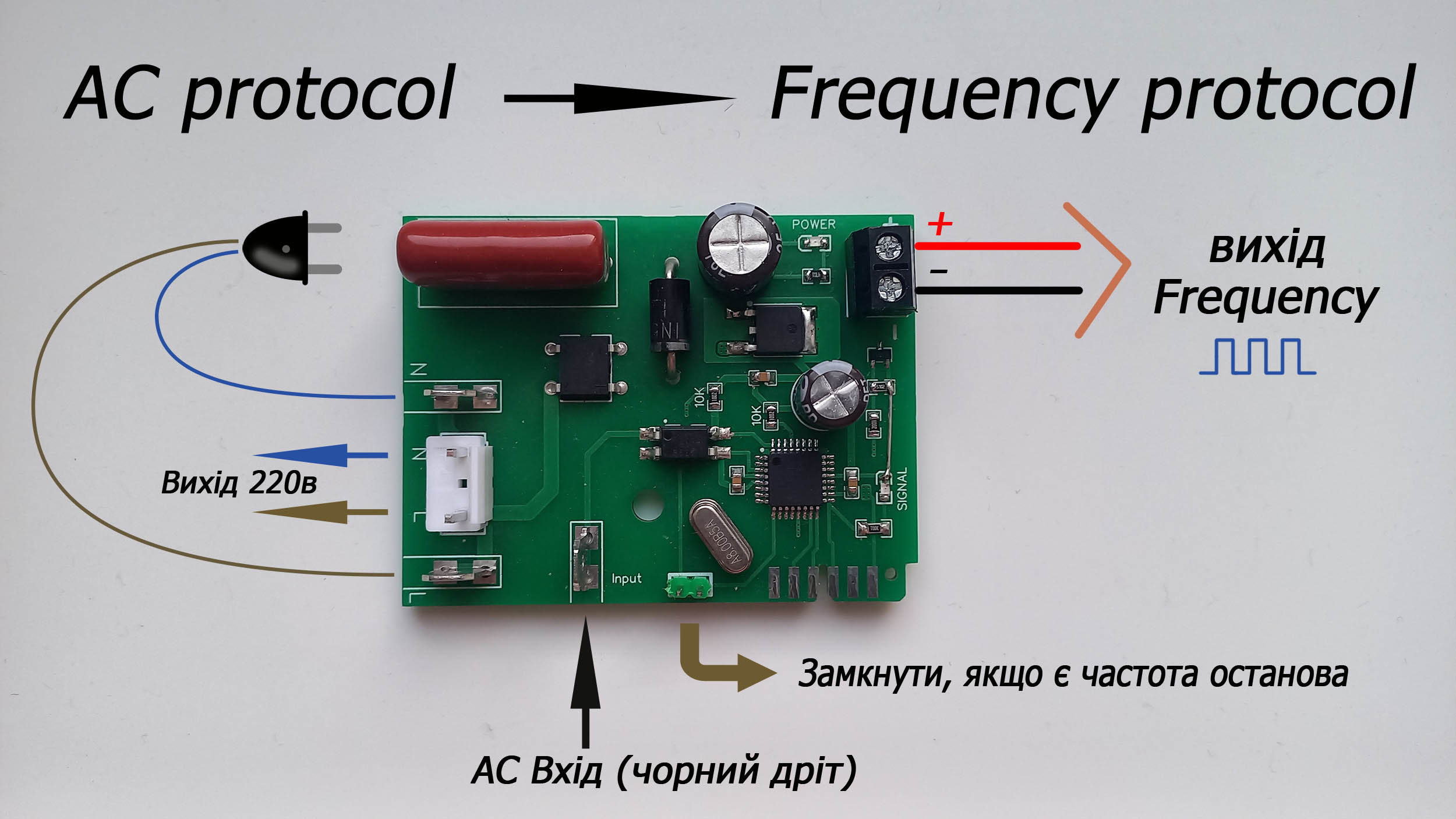

Aдаптер AC -> Fraquency
За допомогою цього адаптера можна замінити плату інвертора з AC протоколом на плату інвертора з частотним протоколом.

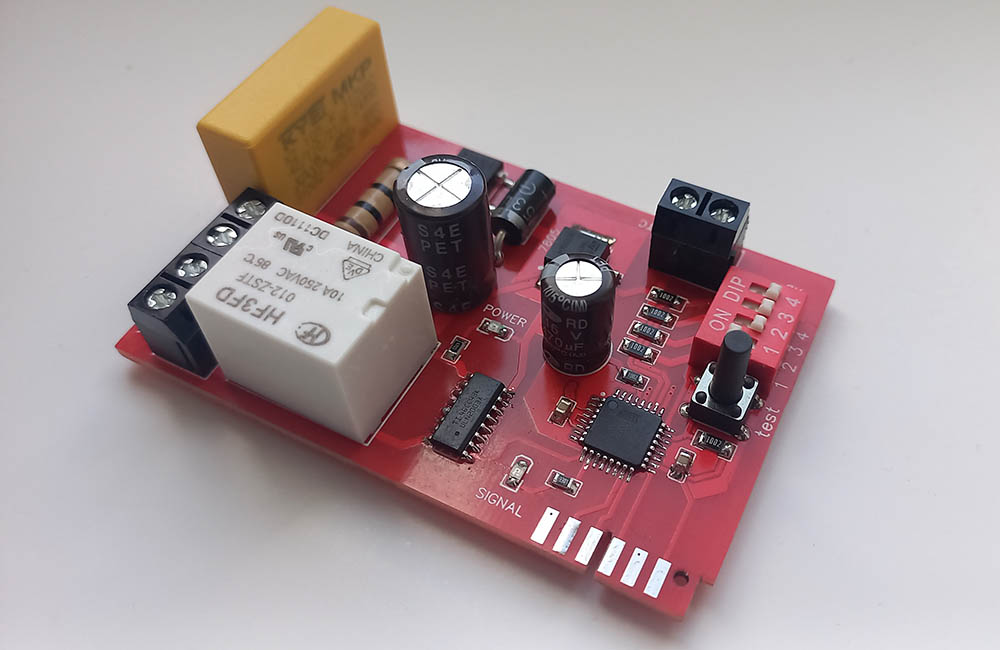

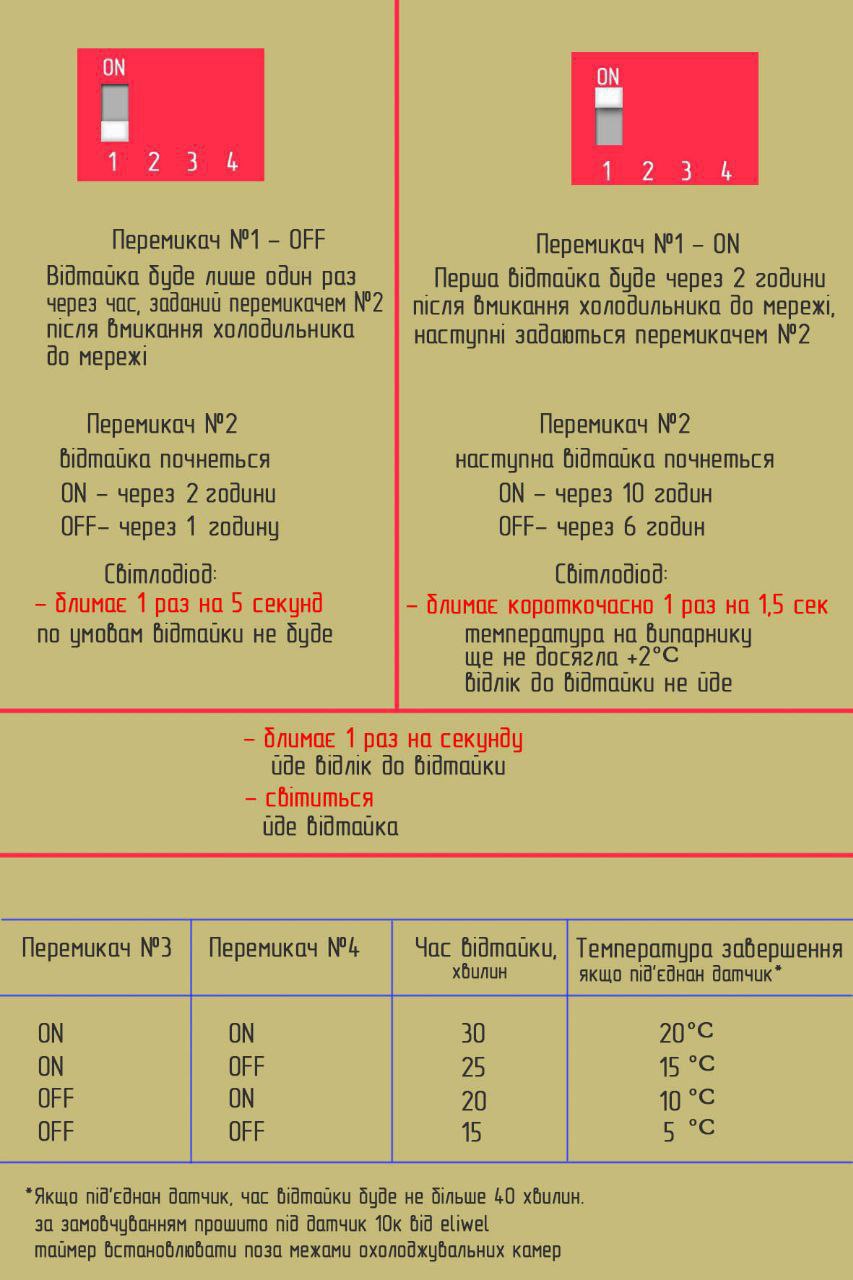

Универсальний таймер відтайки
Основні відмінності від інших
• адаптований під часте відключення світла
• має "разумну" функцію одноразової відтайки
• може керувати відтайкою як по часу та і по підключеному датчику, наявість датчика визначається автоматично

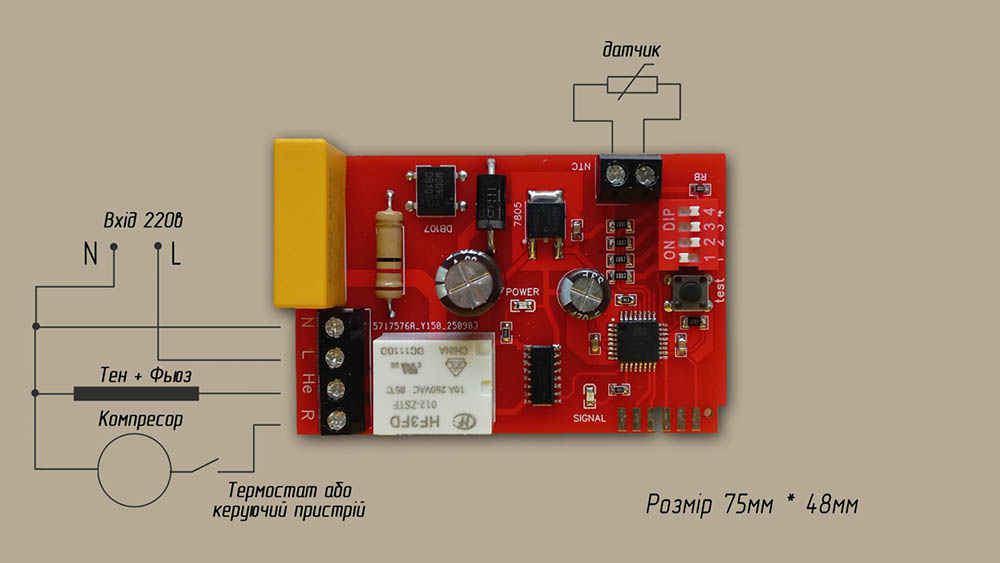

Схема підключення, коли є компресор, ТЕН та термостат

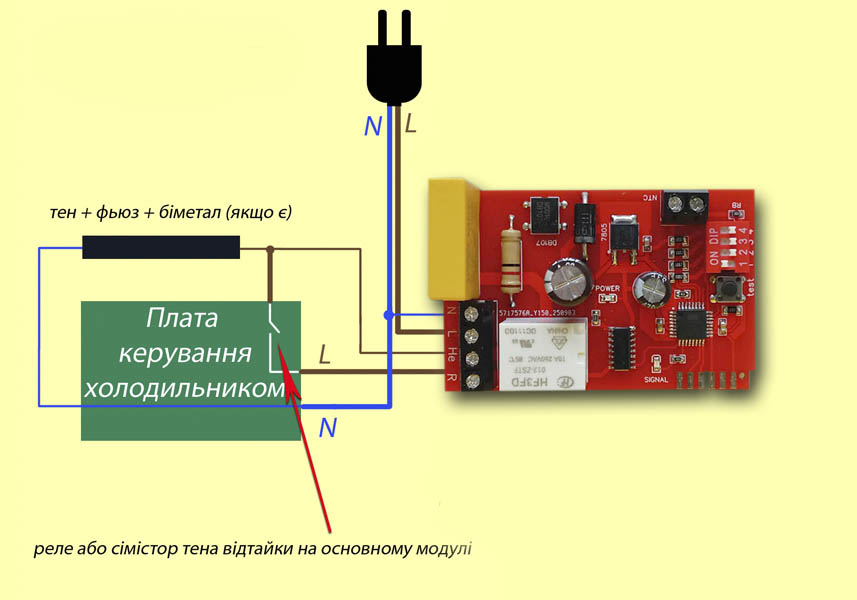

Інтегрована схема підключення
