Плата керування двокамерним холодильником із заслонкою з кроковим двигуном на 12 В

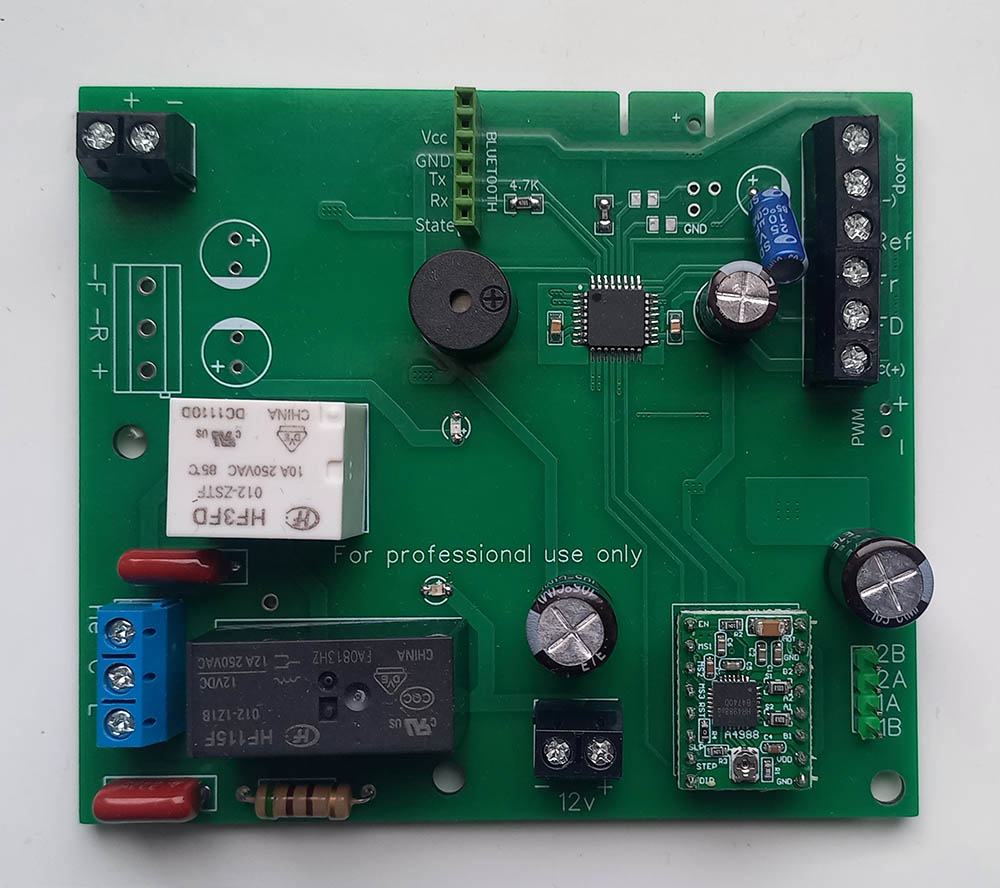

Універсальна плата керування для двокамерних холодильників із повітряною заслонкою, що приводиться в рух stepper motor (12 В).

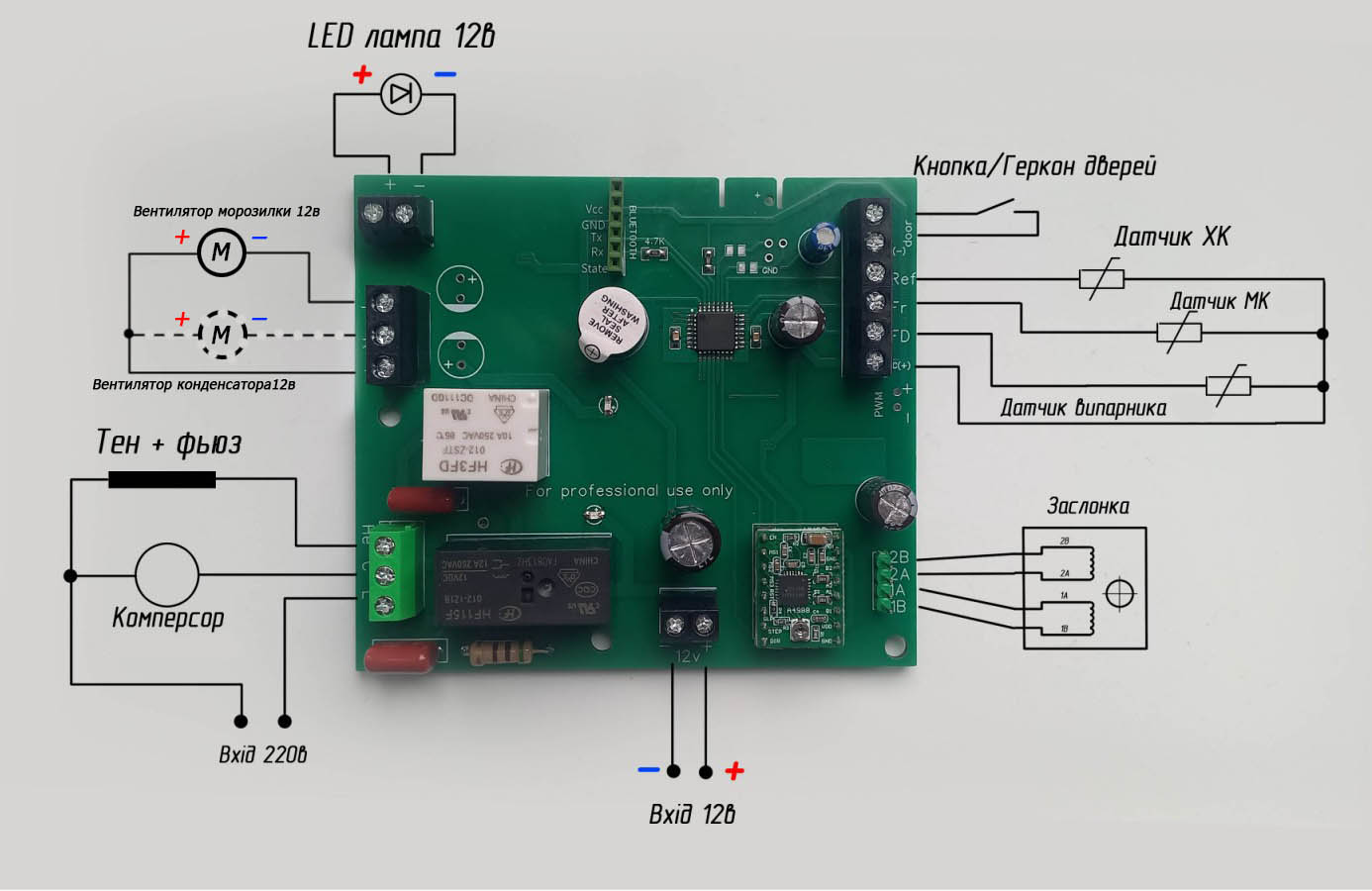

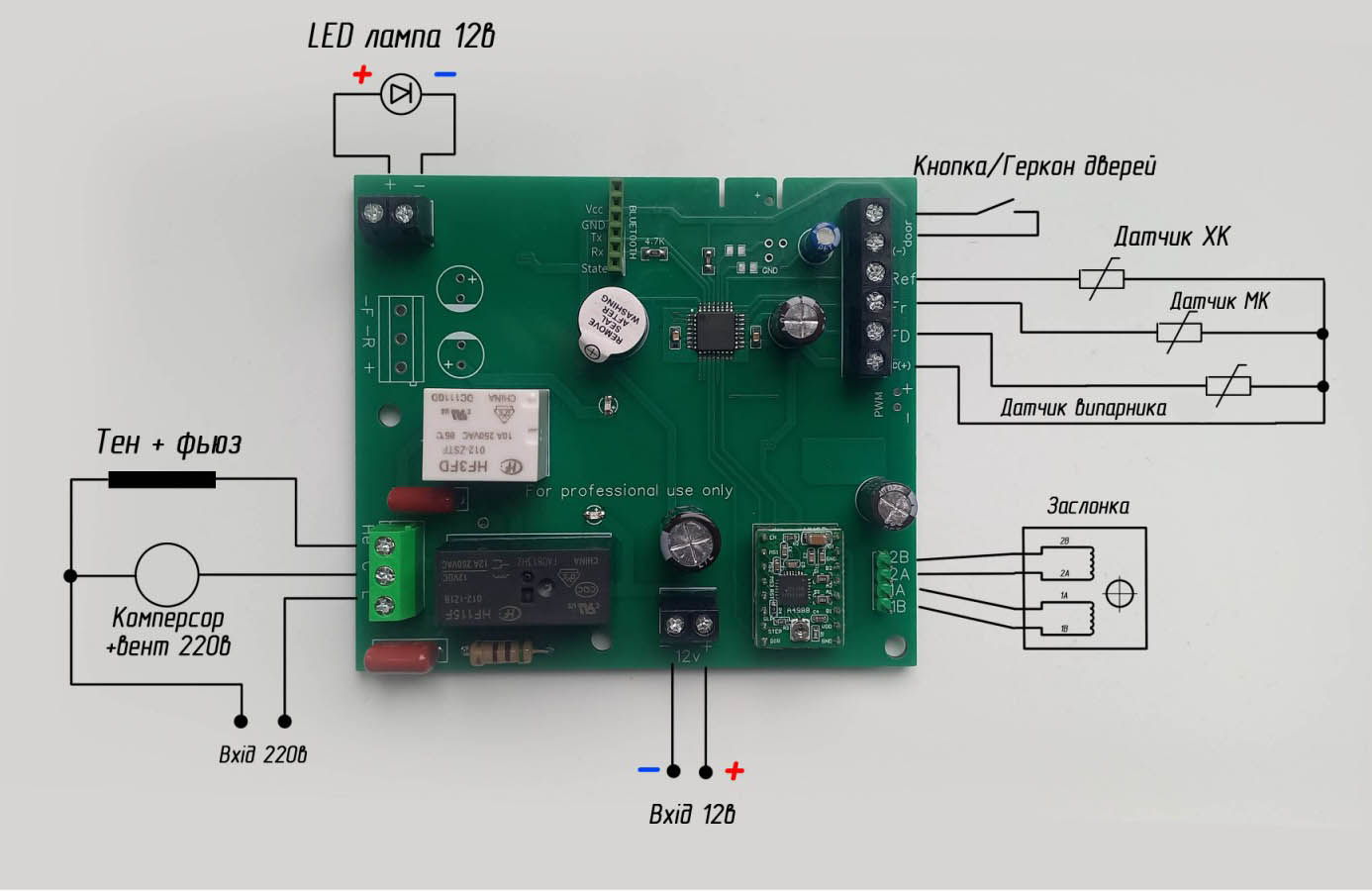

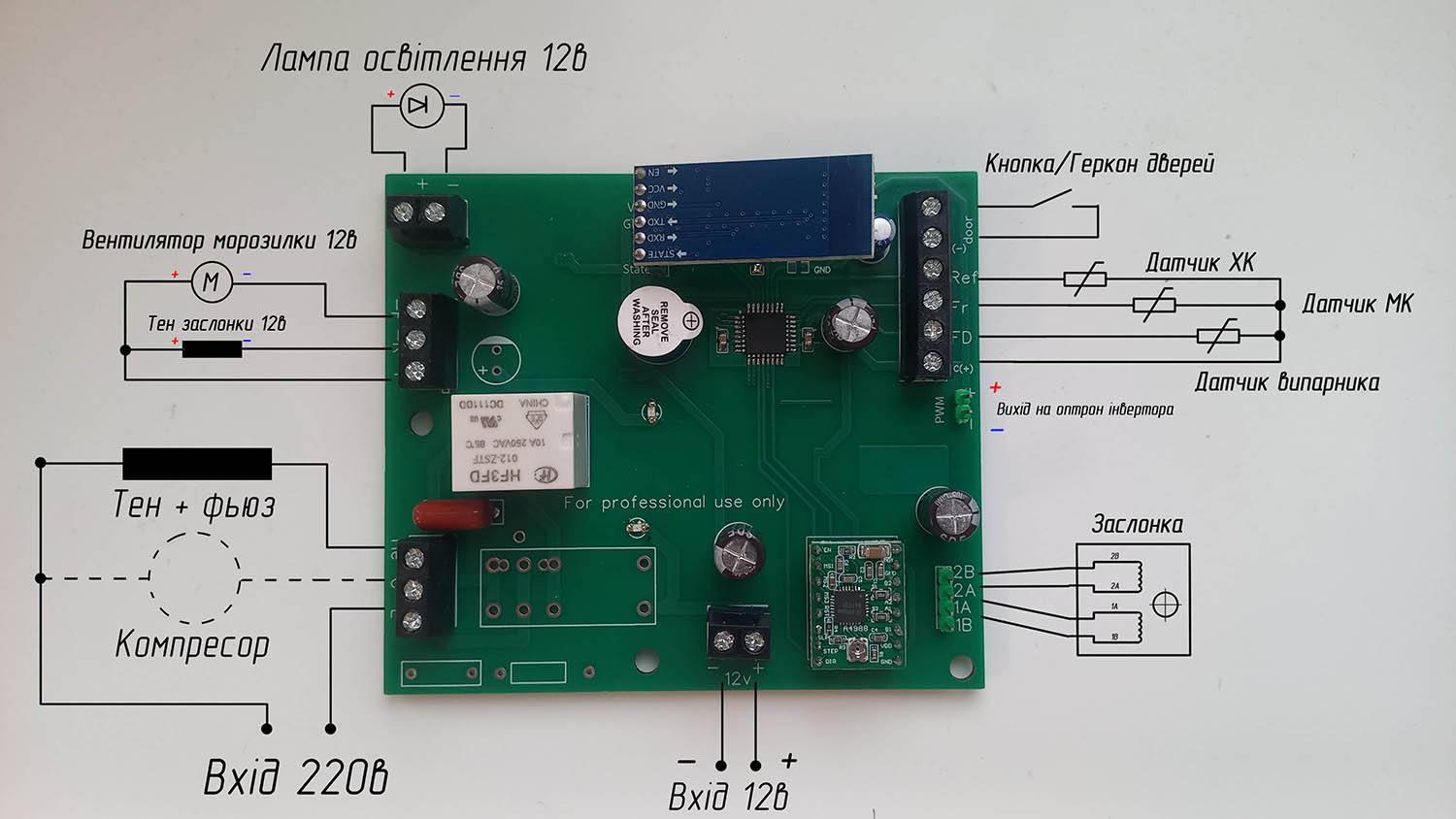

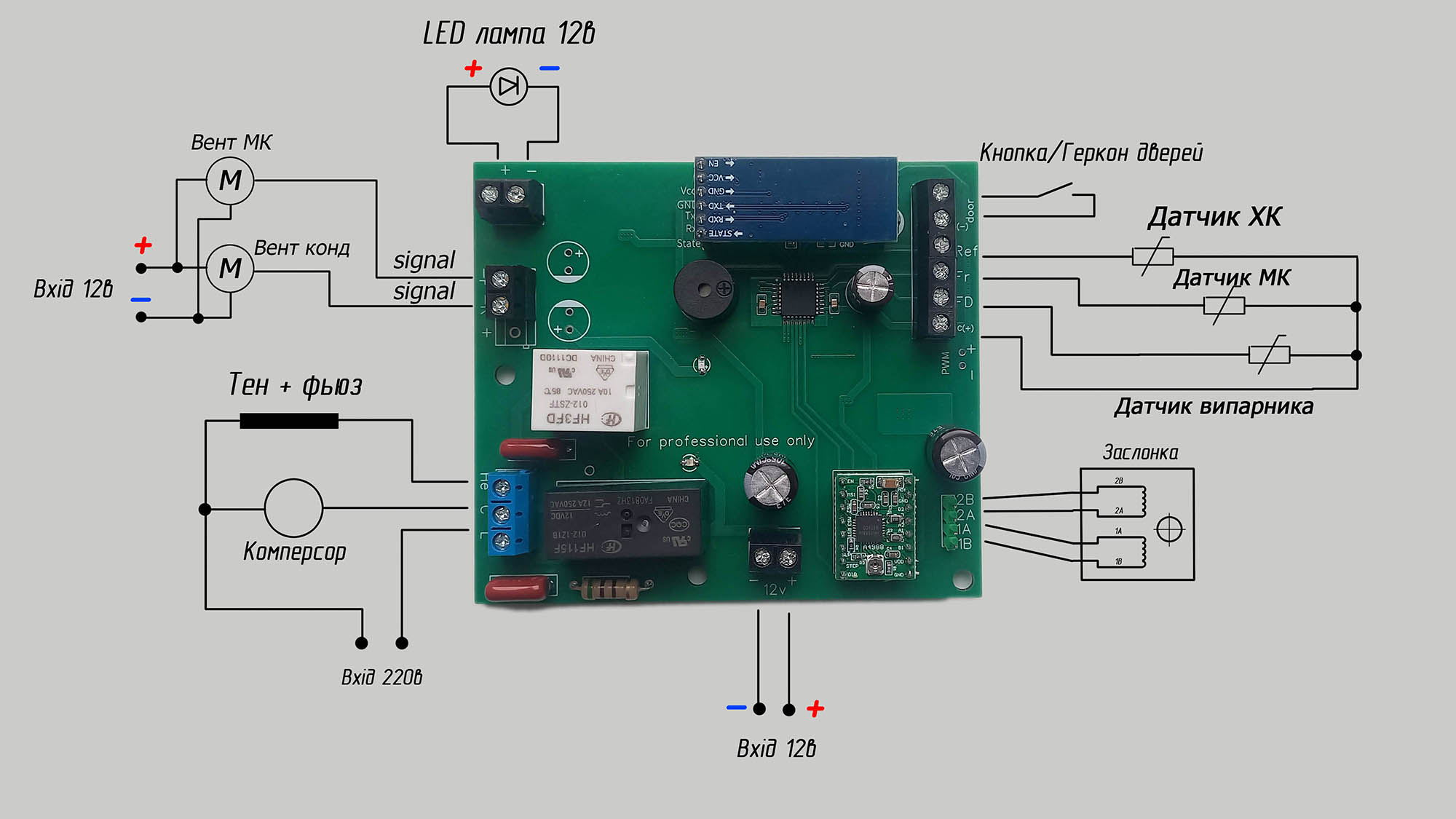

• Керування компресором холодильної системи (можливий вихід на плату інвертора)
• Керування заслонкою на базі крокового двигуна 12 В
• Керування ТЕНом відтайки 220 В
• Підтримка 3х температурних датчиків
• За замовчуванням в платі прописані 8 типів датчиків
• Керування лампою освітлення на 12 В
• Керування вентиляторами на 12 В
• Звукове сповіщення
• Керування по каналу Bluetooth через телефон з ОС Андроід
• Розмір плати 100мм * 87мм
• Ця плата потребує окремого живлення постійного струму 12в. (150ма плата + струм пристроїв + запас)
• через 100 секунд, якщо не зачинили двері, через цей час також погасне світло
зачинити двері для припинення звукового сигналу
• Через 4 години подвійний звуковий сигнал кожні 15 секунд, якщо температура в морозилці не стала нижче мінус 8 градусів,
або температура в холодильній камері не стала нижче +15 градусів
відчинити - зачинити двері для припинення звукового сигналу (відлік 4 годин піде спочатку)

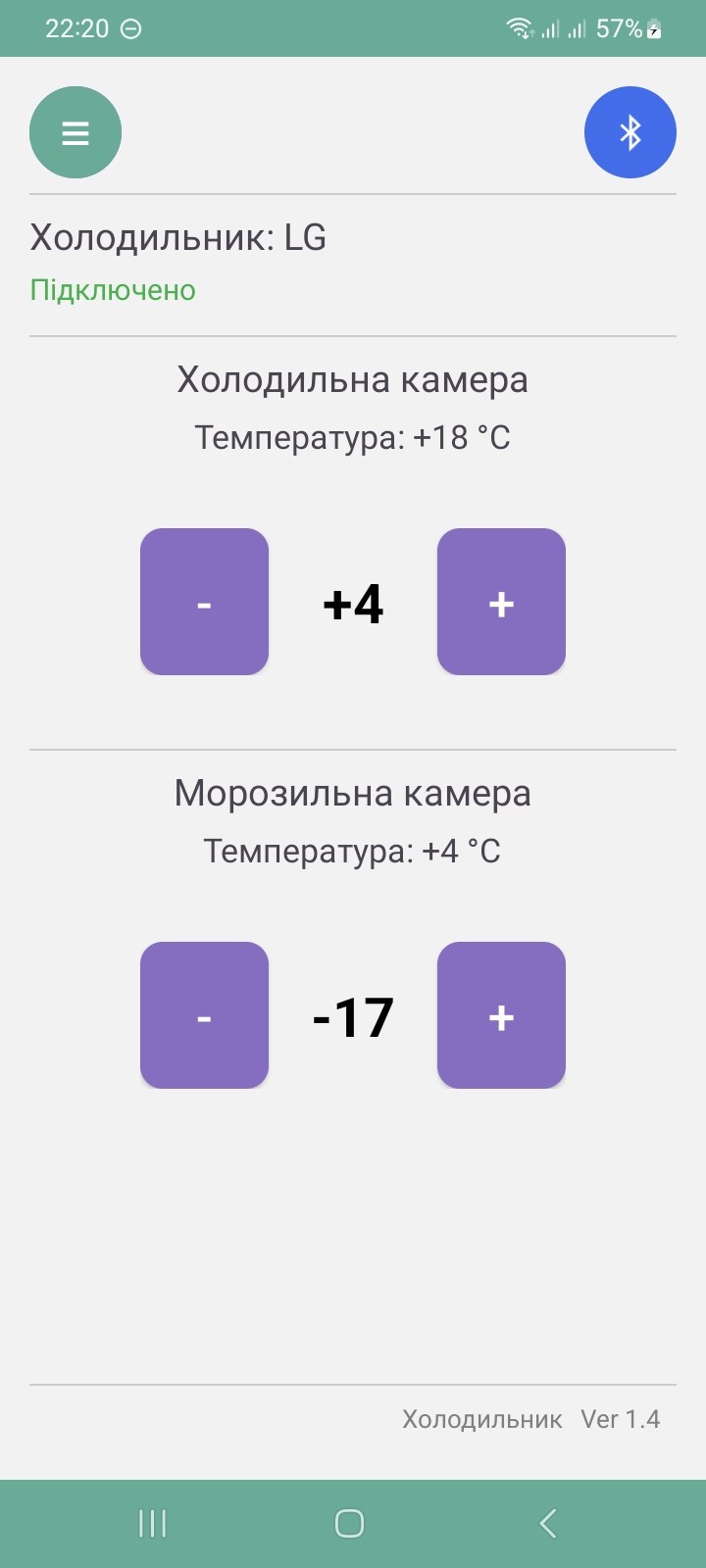

Можна встановити клієнту додаток керування температурою
на телефон з ОС Android. Цей додаток призначений саме
для клієнтів, тут немає нічого зайвого.
Важливо!
Плата холодильника може бути одночасно під'єднана тільки до одного пристрою або застосунку.

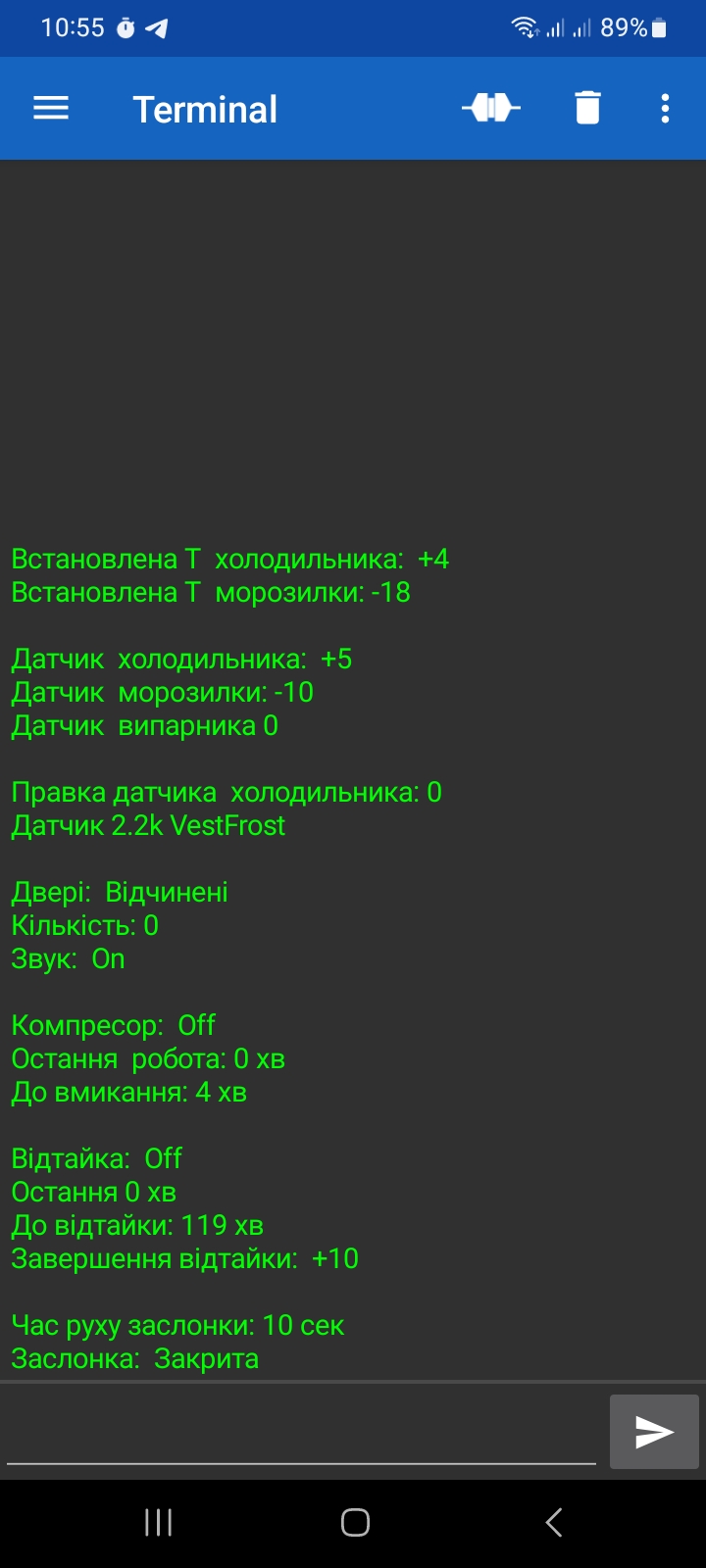

Використовуйте будь-який блютуз термінал. Наприклад
Serial Bluetooth Terminal на Play Market.
Тут можна побачити повну картину роботи холодильника,
а також робити налаштування та деякі зміни.
Важливо по заслонці!
1.При першому вмиканні, коли плата проходить самотест, треба порахувати час руху
заслонки в один бік, та занести цей показник у пам'ять. Це правильно налаштує заслонку та продовжить термін її служби.
2.По підключенню. Коли плата проходить самотест заслонка має відкритись, потім закритись. Якщо щось не так,
передивитесь підключення мотора заслонки. Неправильне підключення НЕ призведе до поломки.
Перша відтайка почнеться через 120 хвилин після досягнення +2 градусів
на випарнику, наступні відтайки кожні 600 хвилин.
Завершення активної фази відтайки +10, але не більше 40 хвилин.
Застереження!
Кнопка або геркон дверей повинен під'єднуватись до плати вільними дротами, тобто вони НЕ повинні бути під'єднані ще до чогось.
По датчикам
За замовчуванням плата йде з можливістю вибіру датчиків (один тип для всіх датчиків).
• 10k Ariston/Atlant (32.18k при 0 °C)
• 10k eliwell (27.28k при 0 °C)
• 5k Samsung (13.29k при 0 °C)
• 5k Bosch/Gorenje (16.32k при 0 °C)
• 4.7k Liebherr (15.3k при 0 °C)
• 2.7k whirlpool/zanussi (8.75k при 0 °C)
• 2.2k VestFrost (6k при 0 °C)
• 2k Haier/Midea (6.49k при 0 °C)
| Команда | Опис |
|---|---|
| 1 .. 9 | Встановлення температури в холодильній камері +1 .. +9 |
| 15 .. 25 | Встановлення температури в морозильній камері -15 .. -25 |
| 80 | Вкл/Викл звук |
| 30 | Інвертувати кнопку/геркон дверей |
| 51 .. 59 | Змінити мінимальну паузу між вмиканнями компресора від 1 до 9 хвилин, а також це буде часом краплепадіння після відтайки |
| 195 .. 205 | Виправити похибку датчика об'єму холодильної камери -5 .. +5 |
| 101 .. 120 | Змінити час руху заслонки в один бік від 1 до 20 секунд |
| 305 .. 320 | Змінити температуру закінчення відтайки +5 .. +20 |
| 73 | Примусова відтайка. Почнеться при температурі на випарнику +2 градуса або нижче. |
| 76 | Скинути лічильник до відтайки. Відлік до відтайки почнеться з початку. |
| 77 | Змінити тип датчиків, якщо ця опція прописана в платі. В пам'яті є 8 стандартних датчиків, при кожній команді вибір йде по колу по списку вниз. |
| 1050 .. 1150 | Змінити вихідну частоту на оптрон плати інвертора від 50 до 150 Гц, якщо плата має частотний сигнал керування інверторним компресором. |
