Плати керування двокамерним холодильником із заслонкою з концевіком та двигуном AC 80 - 120в
Універсальні плати керування для двокамерних
холодильників із повітряною заслонкою, що приводиться в рух
мотором АС 80 - 120в

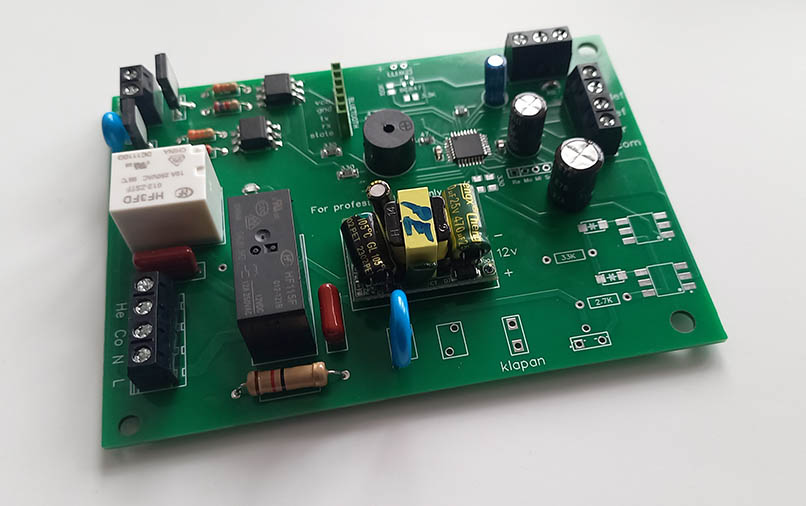

Плати керування мають два варіанти виконання. Відрізняються формою та розміром.
• Керування компресором холодильної системи
• Керування заслонкою з концевіком та двигуном AC 80 - 120в
• Керування ТЕНом відтайки 220 В
• Підтримка 3х температурних датчиків
• Керування лампою освітлення на 220 В
• Звукове сповіщення
• Керування по каналу Bluetooth через телефон з ОС Андроід

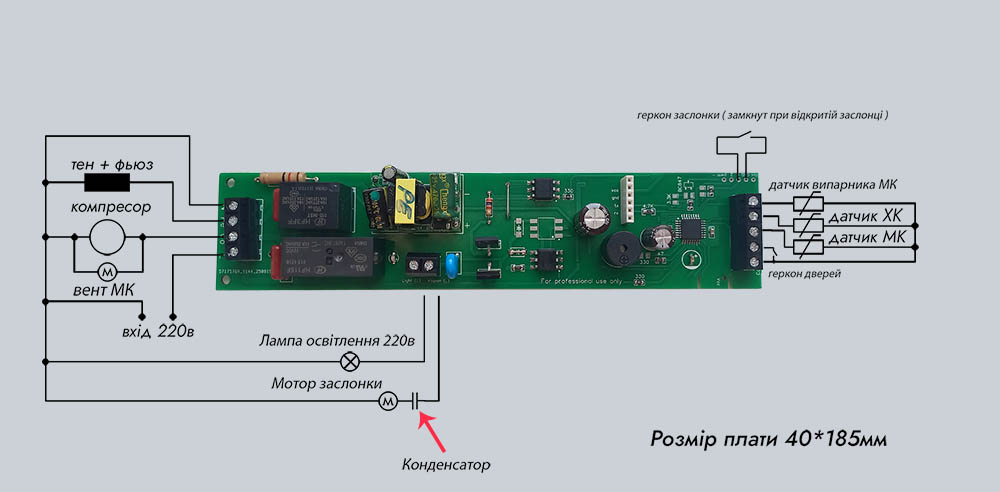

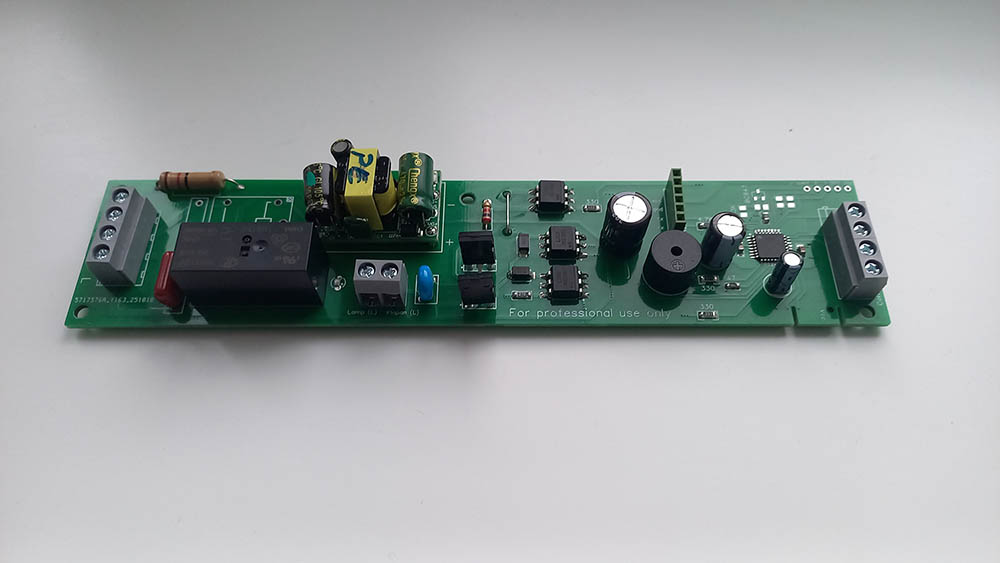

• Розмір плат 185мм * 40мм та 125мм * 90мм
• через 100 секунд, якщо не зачинили двері
зачинити двері для припинення звукового сигналу
• Через 4 години подвійний звуковий сигнал кожні 15 секунд, якщо температура в морозилці не стала нижче мінус 8 градусів,
або температура в холодильній камері не стала нижче +15 градусів
відчинити - зачинити двері для припинення звукового сигналу (відлік 4 годин піде спочатку)
• кожну хвилину потрійний звуковий сигнал, якщо заслонка за 18 секунд не стала в потрібне положення.
Кожні 10 хвилин буде відбуватись повторна ініціалізація заслонки.
Натисніть на зображення для збільшення та подальшого завантаження на пристрій, якщо потрібно.
Натисніть на зображення для збільшення та подальшого завантаження на пристрій, якщо потрібно.
Можна встановити клієнту додаток керування температурою
на телефон з ОС Android. Цей додаток призначений саме
для клієнтів, тут немає нічого зайвого.
Важливо!
Плата холодильника може бути одночасно під'єднана тільки до одного пристрою/застосунку.

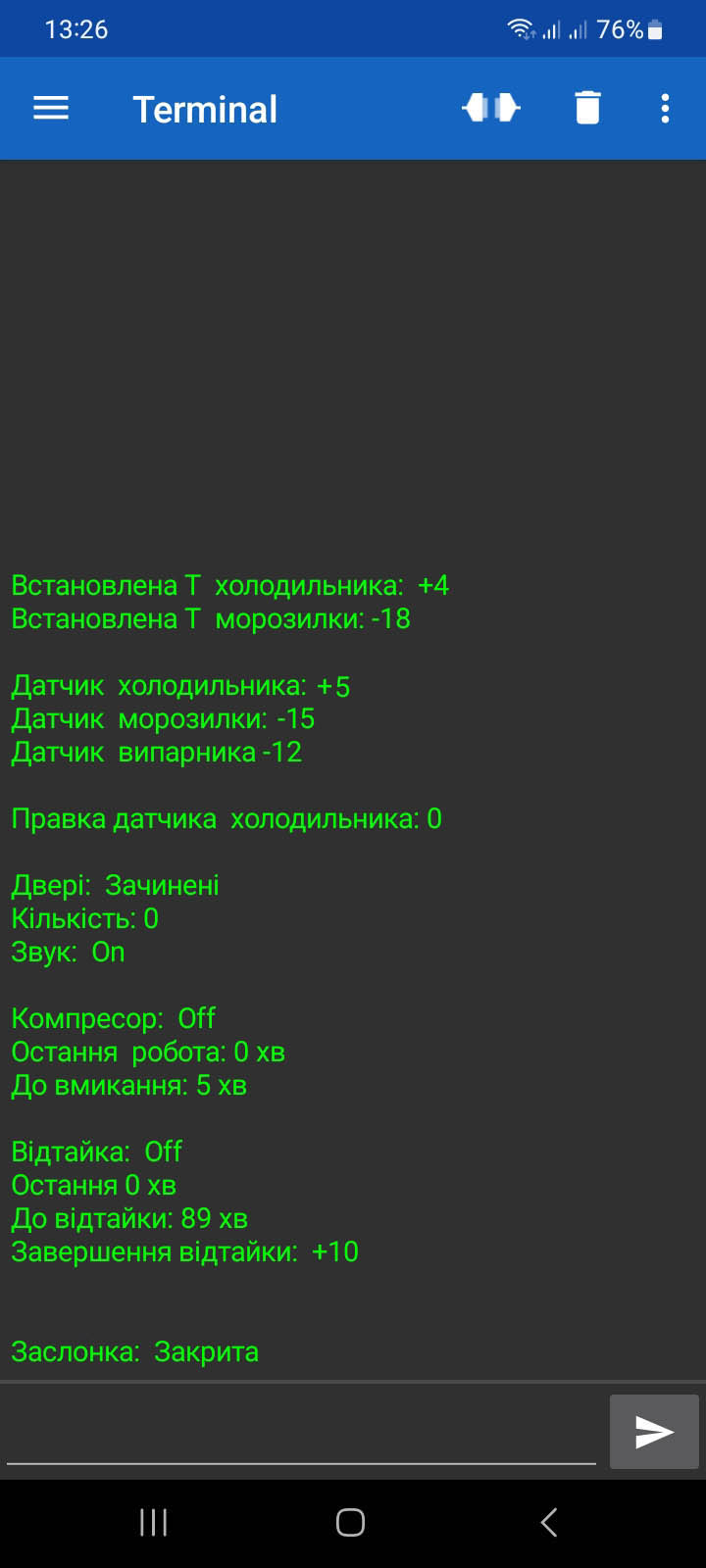

Використовуйте будь-який блютуз термінал. Наприклад
Serial Bluetooth Terminal на Play Market.
Тут можна побачити повну картину роботи холодильника,
а також робити налаштування та деякі зміни.
Перша відтайка почнеться через 120 хвилин після досягнення +2 градусів
на випарнику, наступні відтайки кожні 600 хвилин.
Завершення активної фази відтайки +10, але не більше 40 хвилин.
Застереження!
Кнопка або геркон дверей мають підходити до плати окремими дротами, тобто ніде більше ні до чого не під'єднані.
Про конденсатор.

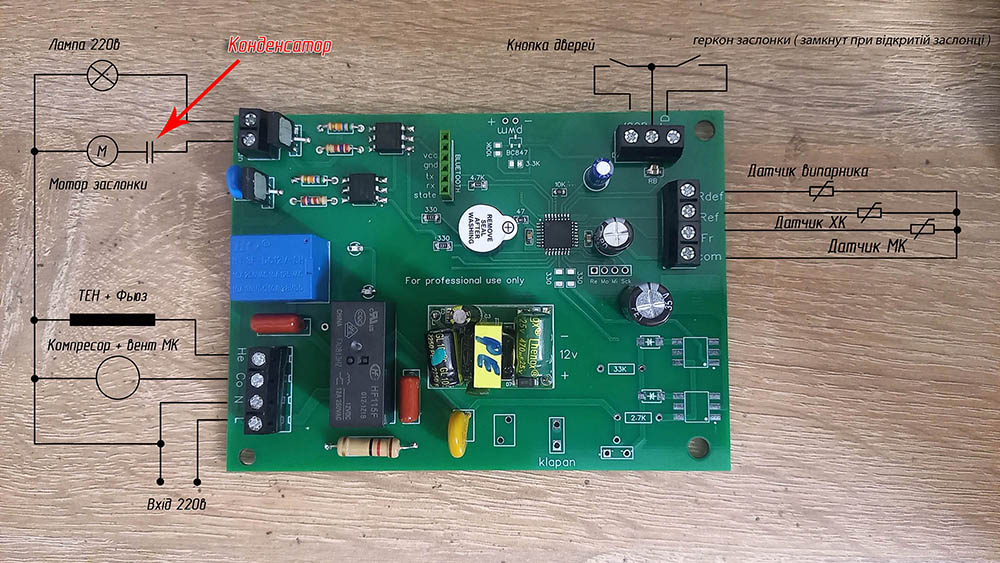

На двигун заслонки з плати йде 220в, тому в ланцюг треба поставити конденсатор типу Х2, номіналом 0,15мкф 275в.
| Команда | Опис |
|---|---|
| 1 .. 9 | Встановлення температури в холодильній камері +1 .. +9 |
| 15 .. 25 | Встановлення температури в морозильній камері -15 .. -25 |
| 80 | Вкл/Викл звук |
| 30 | Інвертувати кнопку/геркон дверей |
| 51 .. 59 | Змінити мінимальну паузу між вмиканнями компресора від 1 до 9 хвилин, а також це буде часом краплепадіння після відтайки |
| 195 .. 205 | Виправити похибку датчика об'єму холодильної камери -5 .. +5 |
| 305 .. 320 | Змінити температуру закінчення відтайки +5 .. +20 |
| 73 | Примусова відтайка. Почнеться при температурі на випарнику +2 градуса або нижче. |
| 76 | Скинути лічильник до відтайки. Відлік до відтайки почнеться з початку. |
