Плати керування двокамерним холодильником NoFrost, де випарник холодильної камери є продовженням випарника морозилки.
Універсальні плати керування для двокамерних холодильників, де випарник холодильної камери є продовженням випарника морозилки. Пристрої на 12в.
• Керування компресором холодильної системи
• Є можливість підключення інверторного компресора
• Керування вентилятором ХК 12в
• При необхідності керування вентилятором МК 12в
• Керування ТЕНом відтайки 220 В
• Плавний запуск відтайки
• Підтримка 4х температурних датчиків
• Можливість відключити датчик плачки
• Керування лампою освітлення на 12в
• Звукове сповіщення
• Керування по каналу Bluetooth через телефон з ОС Андроід

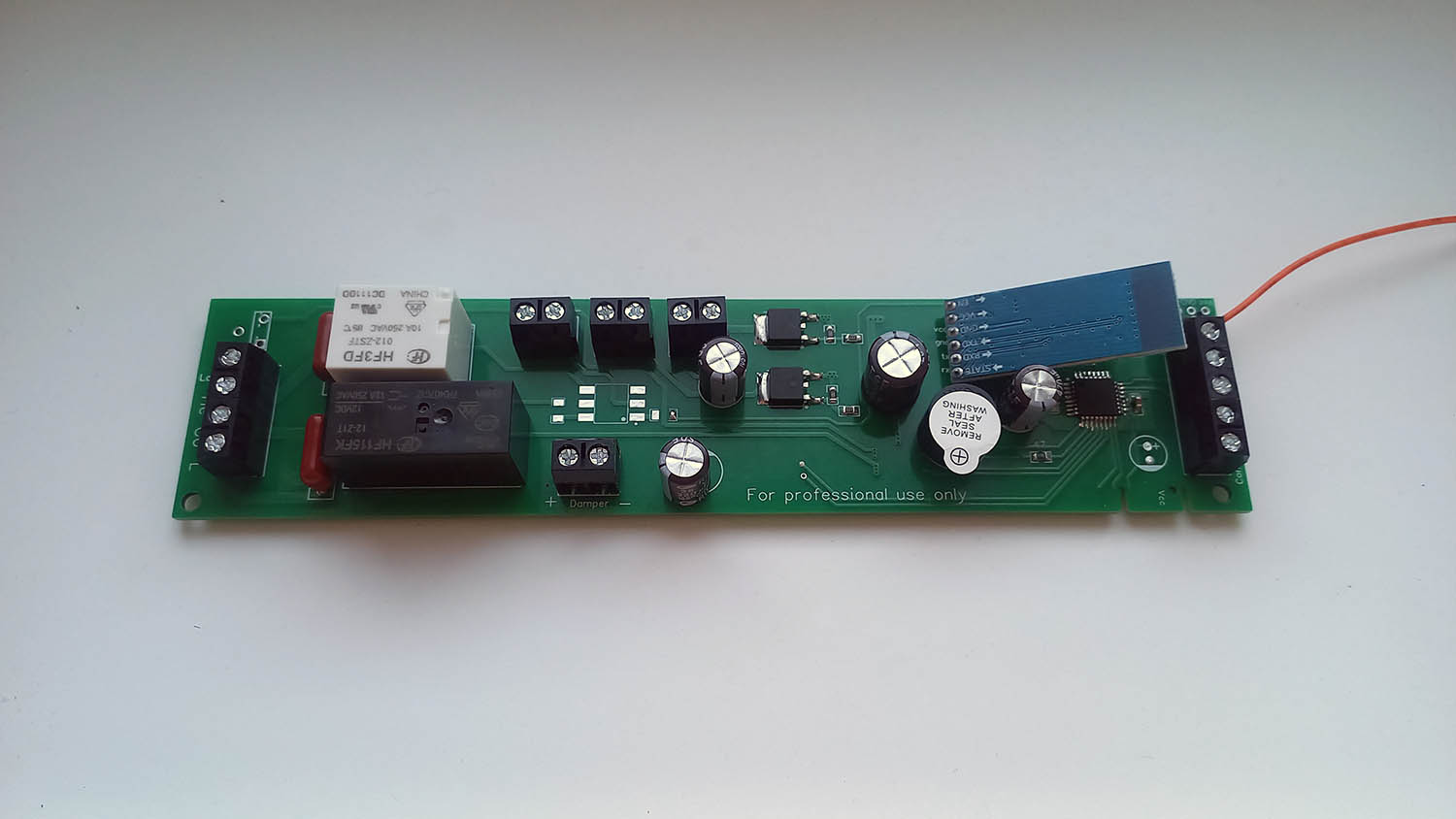

• Розмір плат 100мм * 90мм
• через 100 секунд, якщо не зачинили двері. Світло теж погасне.
зачинити двері для припинення звукового сигналу
• Через 4 години подвійний звуковий сигнал кожні 15 секунд, якщо температура в морозилці не стала нижче мінус 8 градусів,
або температура в холодильній камері не стала нижче +15 градусів
відчинити - зачинити двері для припинення звукового сигналу (відлік 4 годин піде спочатку)

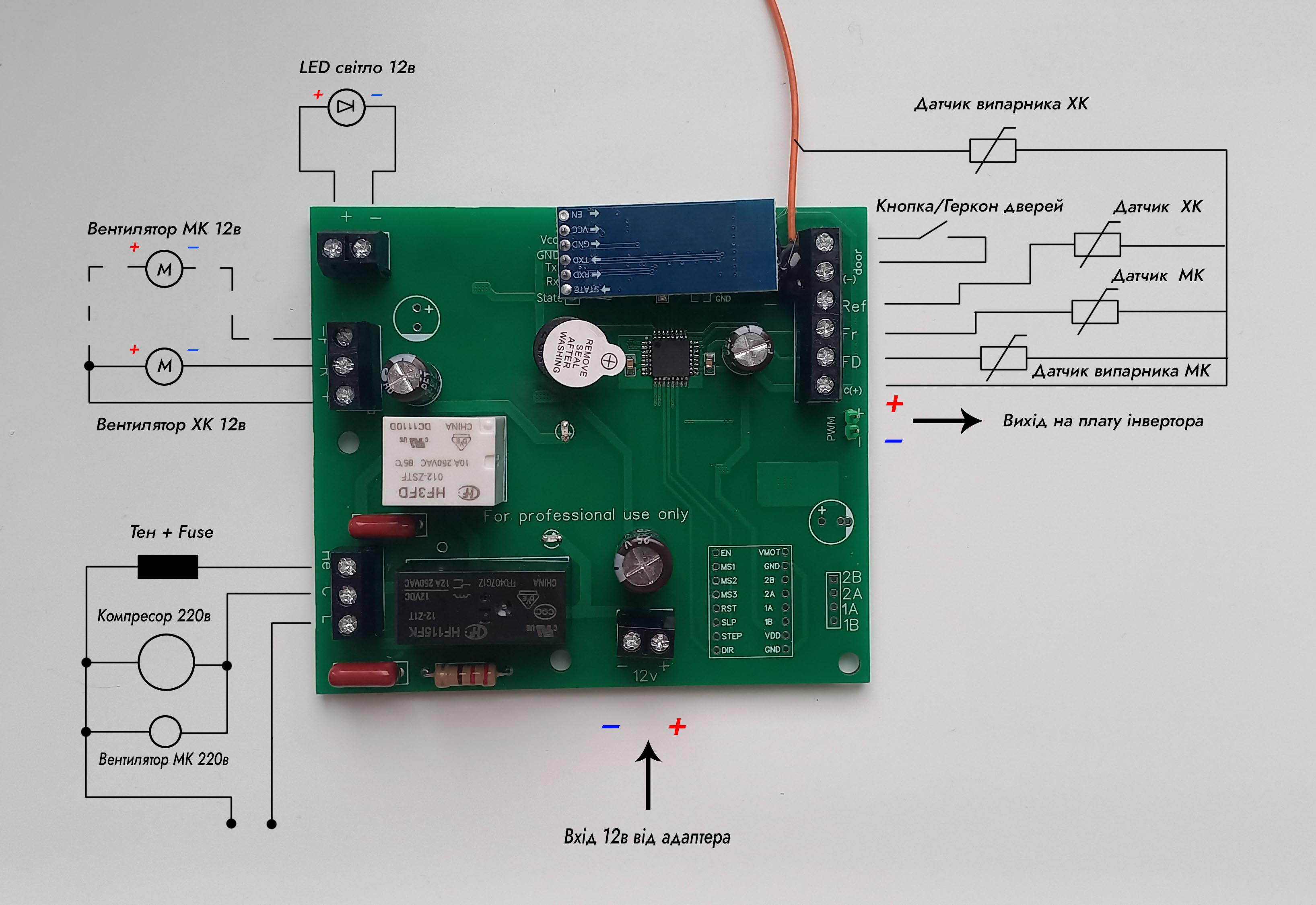

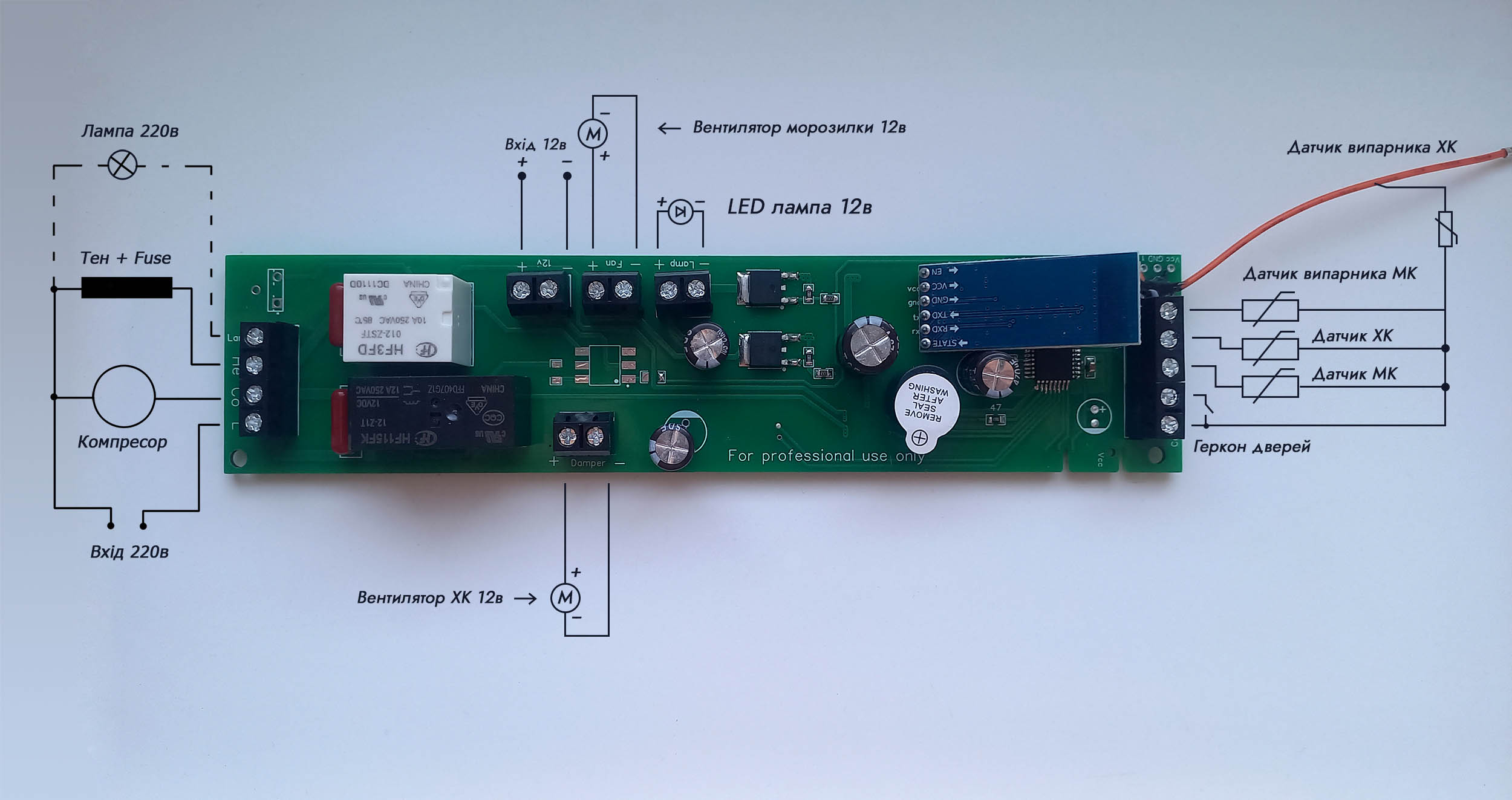

Під'єднати тільки те що буде задіяно

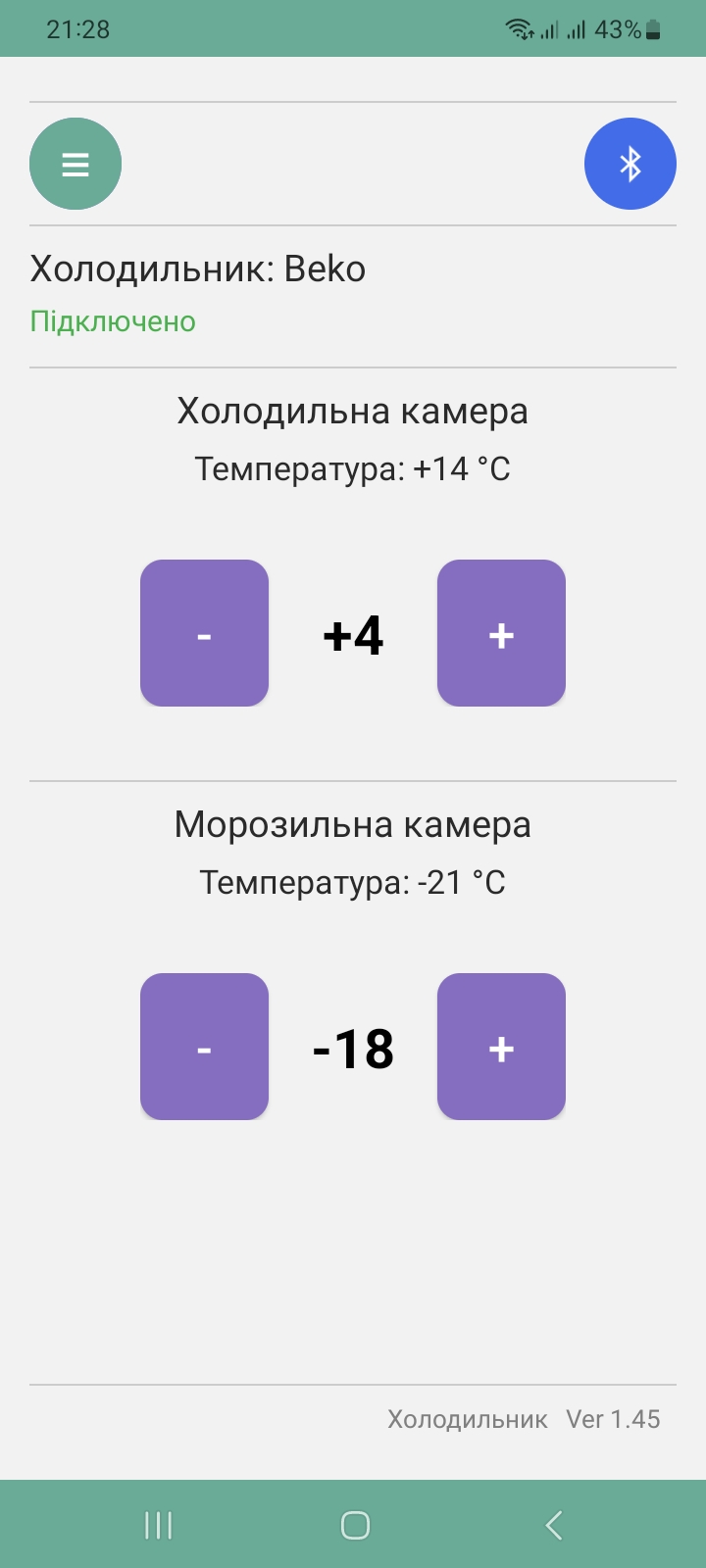

Можна встановити клієнту додаток керування температурою
на телефон з ОС Android. Цей додаток призначений саме
для клієнтів, тут немає нічого зайвого.
Важливо!
Плата холодильника може бути одночасно під'єднана тільки до одного пристрою / застосунку.

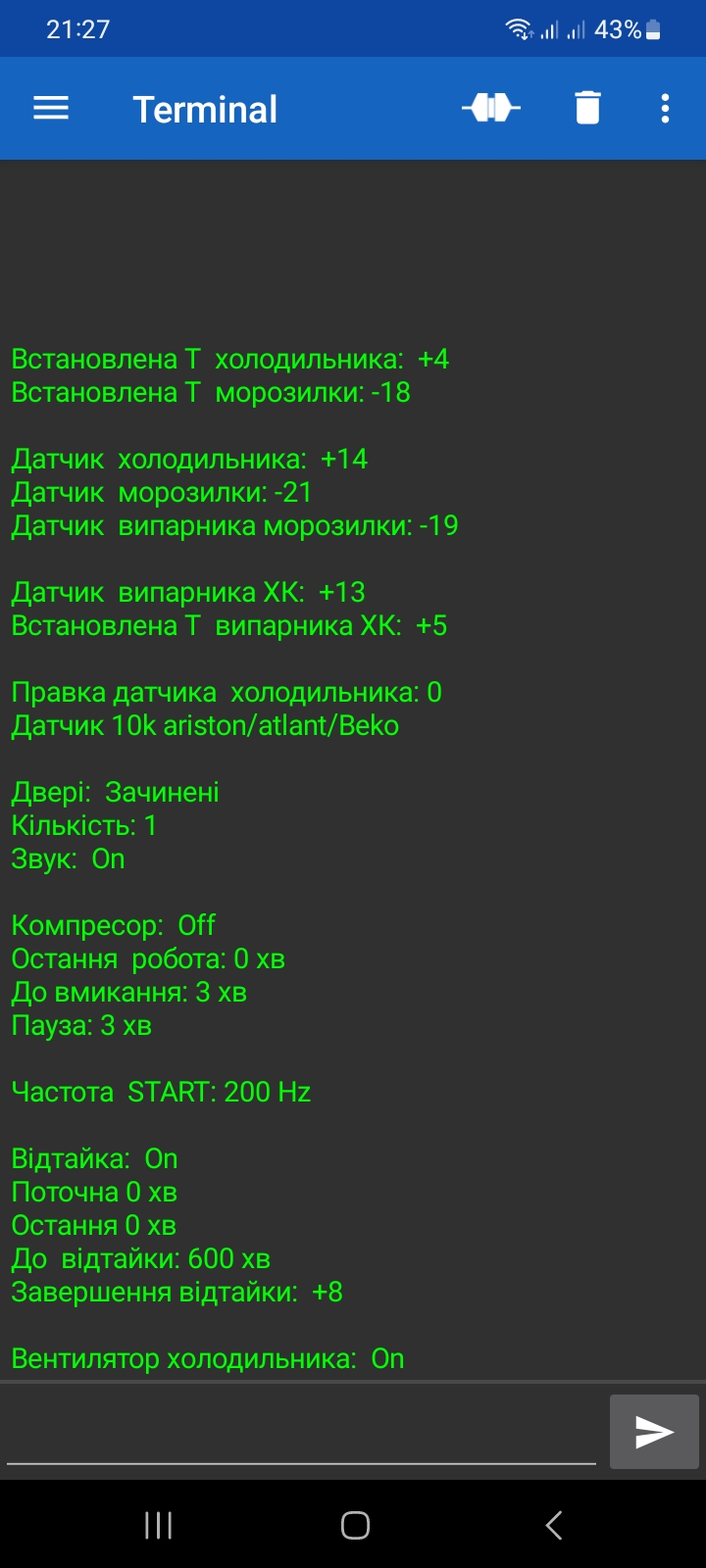

Використовуйте будь-який блютуз термінал. Наприклад
Serial Bluetooth Terminal на Play Market.
Тут можна побачити повну картину роботи холодильника,
а також робити налаштування та деякі зміни.
Застереження!
Кнопка або геркон дверей мають підходити до плати окремими дротами, тобто ніде більше ні до чого не під'єднані.
Важливо!
Ця плата потребує окремого живлення постійного струму 12в. (100ма плата + вентилятор + світло + запас)
Перша відтайка почнеться через 120 хвилин після досягнення +2 градусів
на випарнику, наступні відтайки кожні 600 хвилин.
Завершення активної фази відтайки +8, але не більше 40 хвилин.
| Команда | Опис |
|---|---|
| 1 .. 9 | Встановлення температури в холодильній камері +1 .. +9 |
| 15 .. 25 | Встановлення температури в морозильній камері -15 .. -25 |
| 80 | Вкл/Викл звук |
| 30 | Інвертувати кнопку/геркон дверей |
| 51 .. 59 | Змінити мінимальну паузу між вмиканнями компресора від 1 до 9 хвилин, а також це буде часом краплепадіння після відтайки |
| 61 .. 69 | Змінити температуру випарника холодильної камери +1 .. +9, це та температура, при котрій можна вважати що випарник вже відтаяв. Ця команда діє для плат з датчиком випарника ХК |
| 105 .. 130 | Змінити мінімальну паузу між вмиканням компресора по температурі 5..30 хвилин. Ця команда діє для плат без датчика випарника ХК |
| 195 .. 205 | Виправити похибку датчика об'єму холодильної камери -5 .. +5 |
| 305 .. 320 | Змінити температуру закінчення відтайки +5 .. +20 |
| 73 | Примусова відтайка. Почнеться при температурі на випарнику +2 градуса або нижче. |
| 79 | Вкл/викл алгоритм обробки датчика випарника холодильної камери. |
| 81 | Вкл/викл частоти зупинки компресора, якщо плата має частотний сигнал керування інверторним компресором. |
| 1050 .. 1250 | Змінити вихідну частоту на оптрон плати інвертора від 50 до 250 Гц, якщо плата має частотний сигнал керування інверторним компресором. |
| 2030 .. 2070 | Змінити вихідну частоту на оптрон плати інвертора для зупинки компресора від 30 до 70 Гц, якщо плата має частотний сигнал керування інверторним компресором та увiмкнений цей режим. |
| 405 .. 430 | Змінити час відтайки 5 .. 30 хвилин. Ця команда для плат з механичним датчиком відтайки |
