Плати керування двокамерним холодильником NoFrost з бістабільним клапаном.
Універсальні плати керування для двокамерних
холодильників NoFrost з бістабільним клапаном та пристроями на 220в.

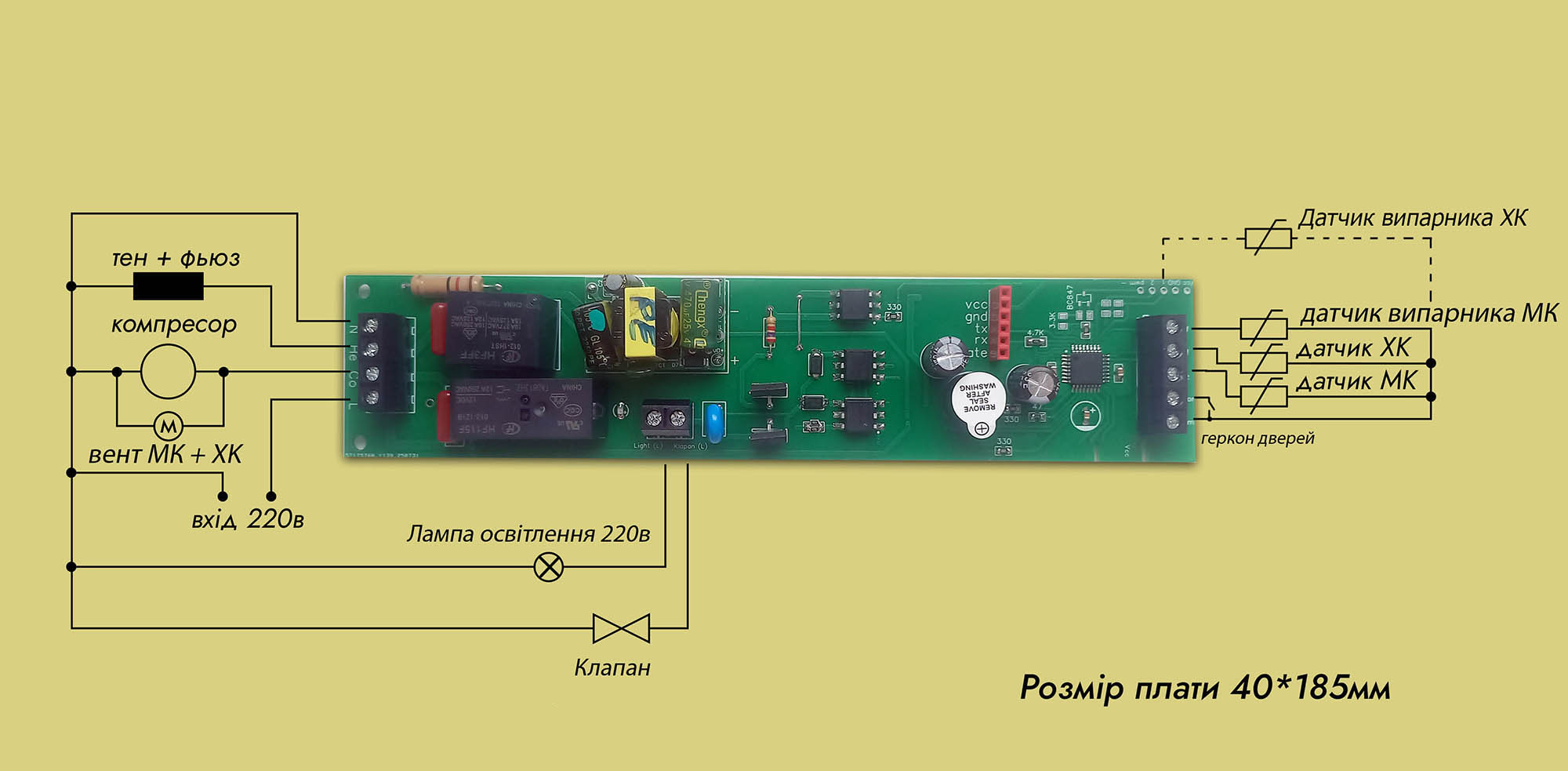

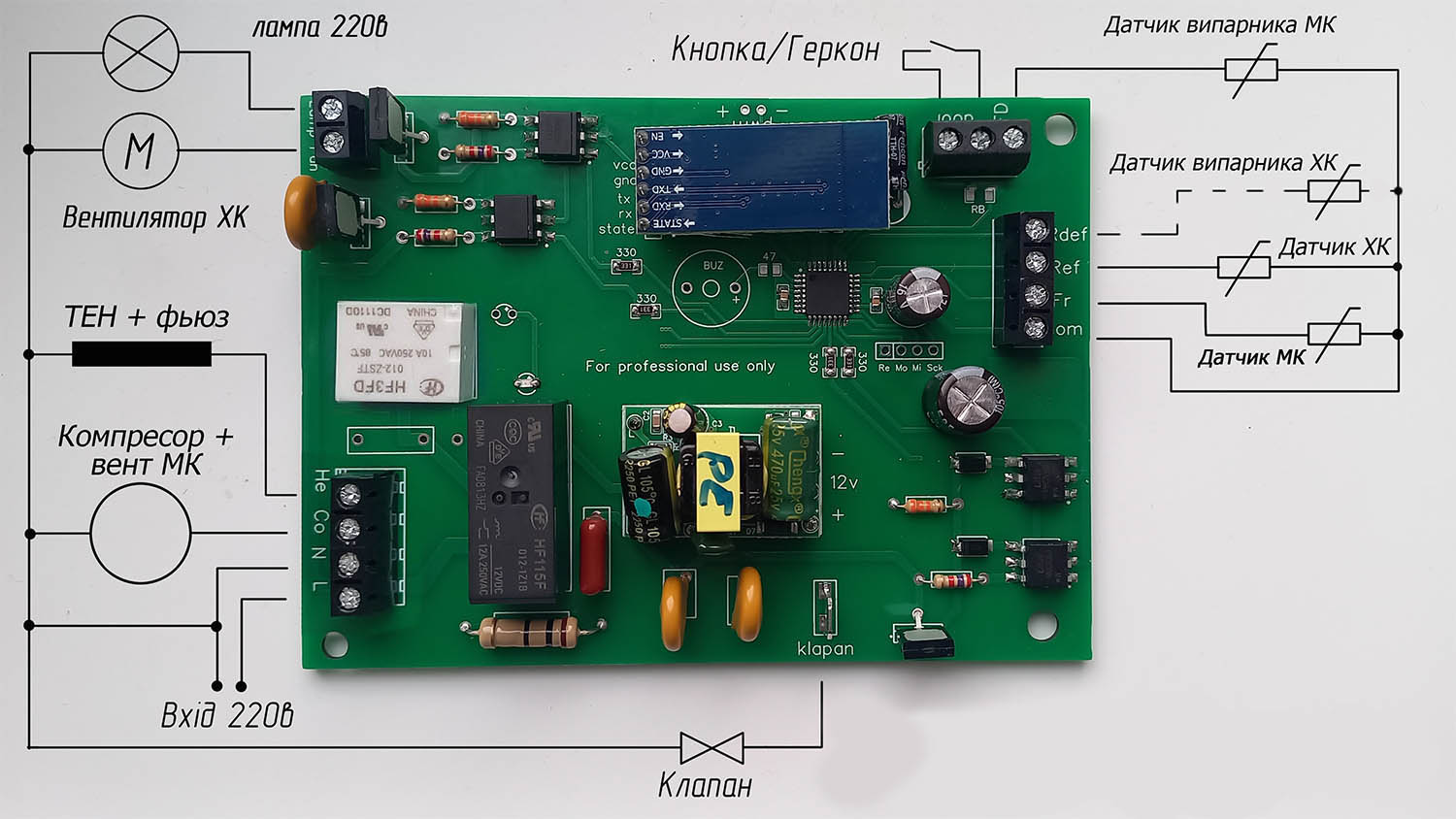

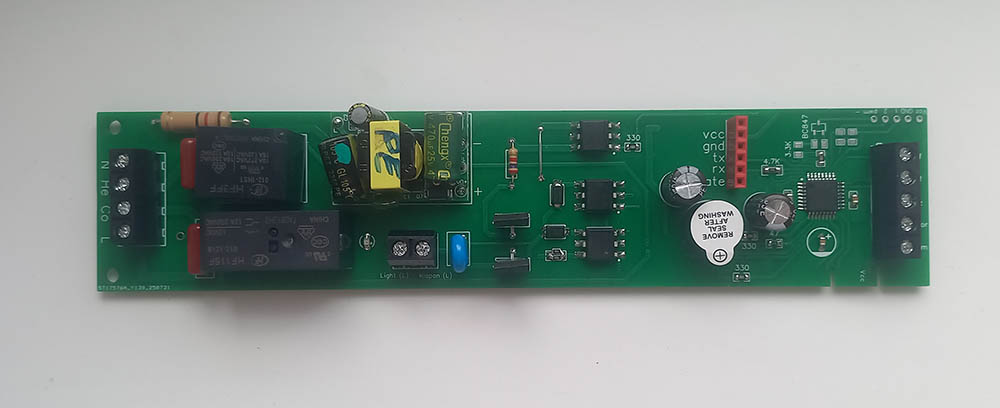

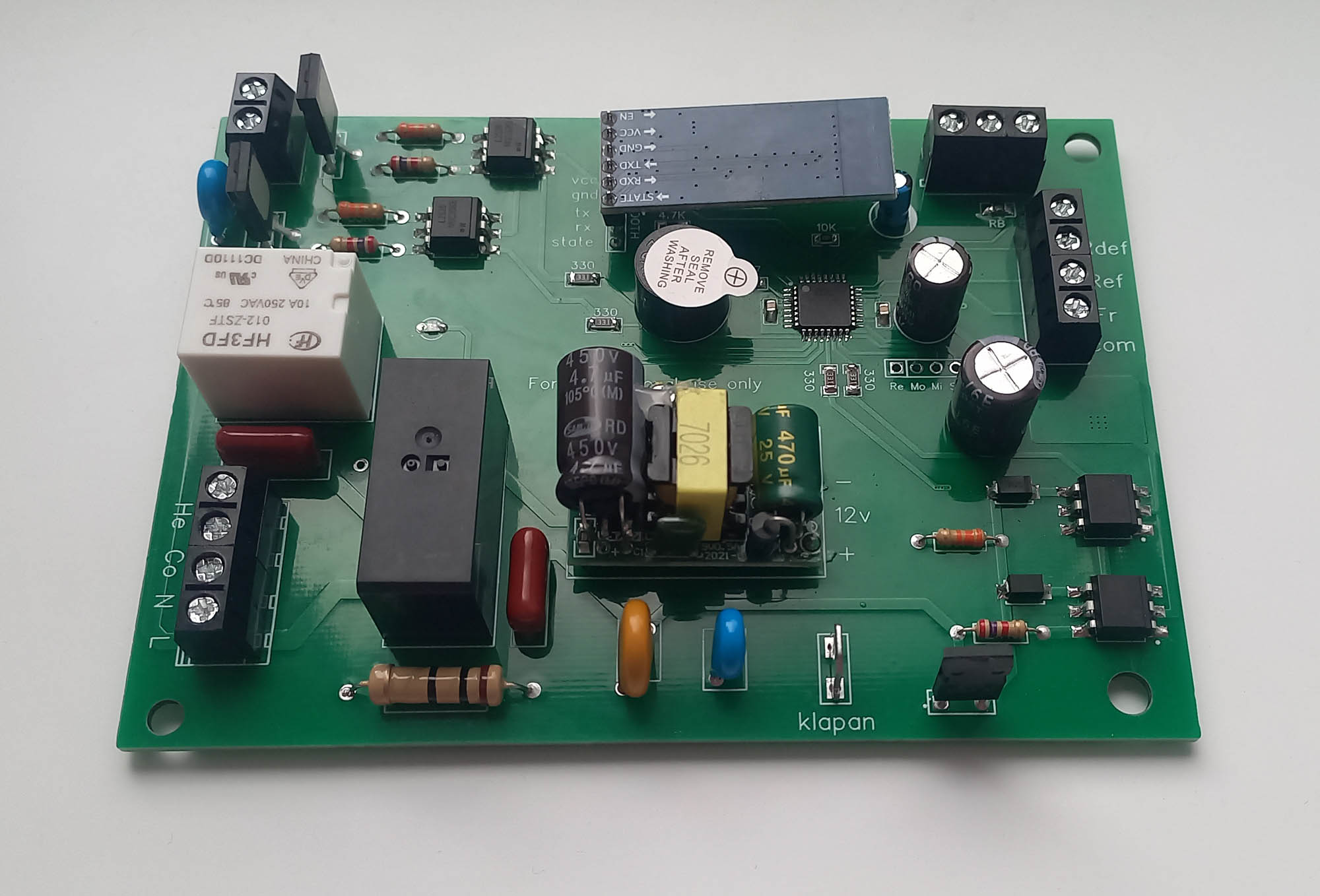

Плати керування мають два варіанти виконання. Відрізняються формою,
розміром та кількістью виконавчих пристроїв на 220в.
• Керування компресором холодильної системи
• Можливий вихід на плату інвертора
• Керування бістабільним клапаном.
• Підтримка 4х температурних датчиків
• Можливість відключити датчик плачки
• Плавний запуск відтайки
• За замовчуванням в платі прописані 8 типів датчиків
• Керування лампою освітлення на 220 В
• Керування вентилятором на 220 В
• Звукове сповіщення
• Керування по каналу Bluetooth через телефон з ОС Андроід
• Розмір плат 185мм * 40мм та 125мм * 90мм
• через 100 секунд, якщо не зачинили двері, світло в цей час теж вимкнеться
зачинити двері для припинення звукового сигналу
• Через 4 години подвійний звуковий сигнал кожні 15 секунд, якщо температура в морозилці не стала нижче мінус 8 градусів,
або температура в холодильній камері не стала нижче +15 градусів
відчинити - зачинити двері для припинення звукового сигналу (відлік 4 годин піде спочатку)
В цій платі вентилятори працюють разом з компресором.
В цій платі є додатковий вихід для керування вентилятором.
Можна встановити клієнту додаток керування температурою
на телефон з ОС Android. Цей додаток призначений саме
для клієнтів, тут немає нічого зайвого.
Важливо!
Плата холодильника може бути одночасно під'єднана тільки до одного пристрою/застосунку.
Використовуйте будь-який блютуз термінал. Наприклад
Serial Bluetooth Terminal на Play Market.

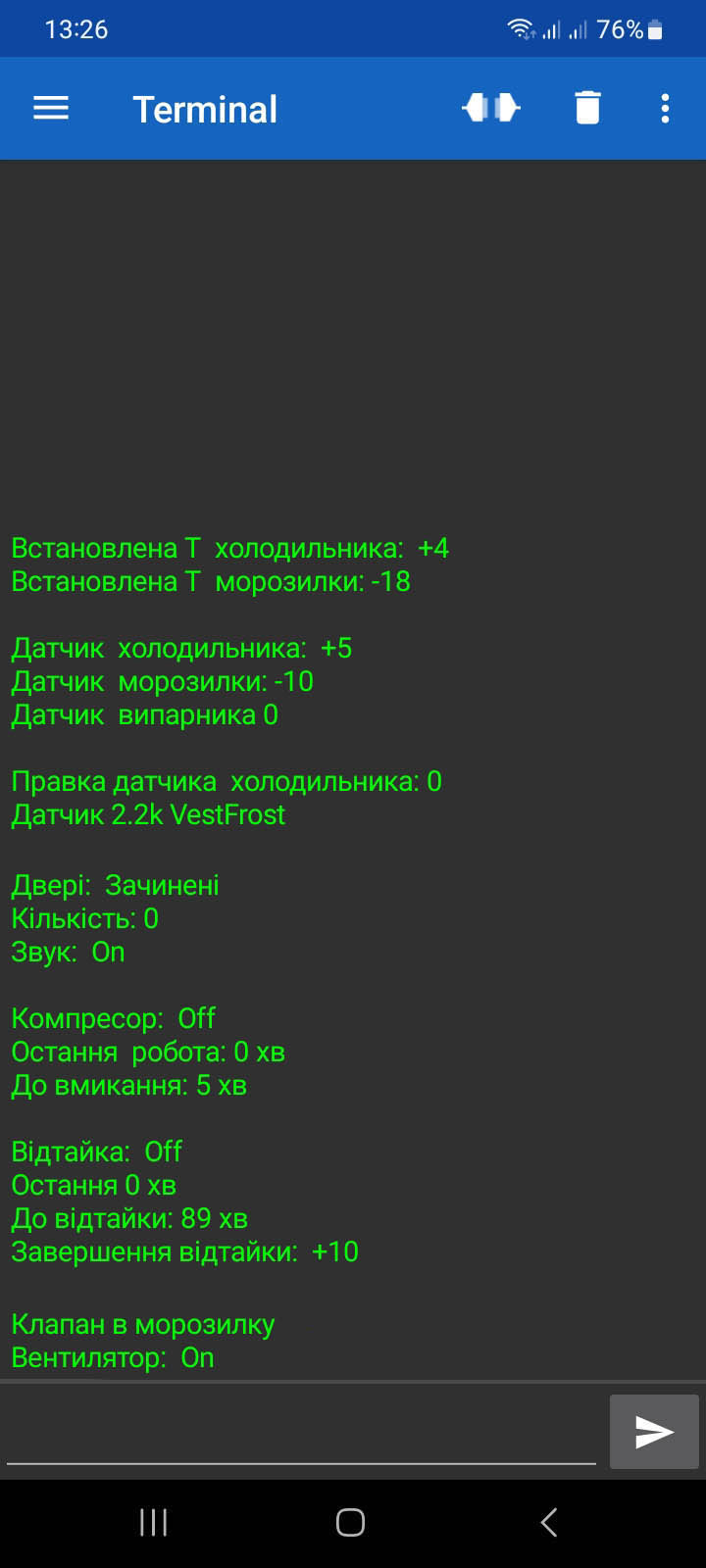

Тут можна побачити повну картину роботи холодильника,
а також робити налаштування та деякі зміни.
Застереження!
Кнопка або геркон дверей мають підходити до плати окремими дротами, тобто ніде більше ні до чого не під'єднані.
Важливо!
Якщо фреон йде не в тому напрямку як написано в телефоні, треба інвертувати клапан (див.таблицю команд).
Перша відтайка почнеться через 120 хвилин після досягнення +2 градусів
на випарнику, наступні відтайки кожні 600 хвилин.
Завершення активної фази відтайки +10, але не більше 40 хвилин.
По датчикам
За замовчуванням плата йде з можливістю вибіру датчиків (один тип для всіх датчиків).
• 10k Ariston/Atlant (32.18k при 0 °C)
• 10k eliwell (27.28k при 0 °C)
• 5k Samsung (13.29k при 0 °C)
• 5k Bosch/Gorenje (16.32k при 0 °C)
• 4.7k Liebherr (15.3k при 0 °C)
• 2.7k whirlpool/zanussi (8.75k при 0 °C)
• 2.2k VestFrost (6k при 0 °C)
• 2k Haier/Midea (6.49k при 0 °C)
| Команда | Опис |
|---|---|
| 1 .. 9 | Встановлення температури в холодильній камері +1 .. +9 |
| 15 .. 25 | Встановлення температури в морозильній камері -15 .. -25 |
| 80 | Вкл/Викл звук |
| 30 | Інвертувати кнопку/геркон дверей |
| 51 .. 59 | Змінити мінимальну паузу між вмиканнями компресора від 1 до 9 хвилин, а також це буде часом краплепадіння після відтайки |
| 195 .. 205 | Виправити похибку датчика об'єму холодильної камери -5 .. +5 |
| 305 .. 320 | Змінити температуру закінчення відтайки +5 .. +20 |
| 105 .. 130 | Змінити мінімальну паузу між вмиканням компресора по температурі 5..30 хвилин. Ця команда діє без датчика випарника ХК |
| 61 .. 69 | Змінити температуру випарника холодильної камери +1 .. +9, це та температура, при котрій можна вважати що випарник вже відтаяв. Ця команда діє для плат з датчиком випарника ХК |
| 73 | Примусова відтайка. Почнеться при температурі на випарнику +2 градуса або нижче. |
| 76 | Скинути лічильник до відтайки. Відлік до відтайки почнеться з початку. |
| 77 | Змінити тип датчиків, якщо ця опція прописана в платі. В пам'яті є 8 стандартних датчиків, при кожній команді вибір йде по колу по списку вниз. |
| 78 | Інвертувати клапан. |
| 79 | Вкл/викл алгоритм обробки датчика випарника холодильної камери. |
| 1050 .. 1150 | Змінити вихідну частоту на оптрон плати інвертора від 50 до 150 Гц, якщо плата має частотний сигнал керування інверторним компресором. |
| 405 .. 430 | Змінити час відтайки 5 .. 30 хвилин. Ця команда для плат з механичним датчиком відтайки |
